P4ITM
Intel® 82850 & 82801BA
芯片组
Sockets 423 支持 Pentium® 4 处理器
四组 184线 RIMM插槽,支持 Rambus DRAM 内存,最大支持
2GB
板载 AC97 声卡
网卡: 内置 Ethernet 10/100 MAC (可选) |

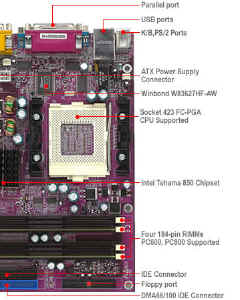

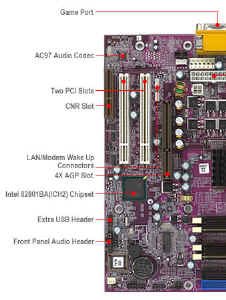

| P4ITM 采用 Micro ATX 板形,使用
6-层印数电路板,规格 244 mm x 244 mm. 主板的 Socket 423 支持
Intel® Pentium® 4 处理器 ,前端总线最大支持
400 MHz,带宽达到 3.2 GB/s. P4ITM 采用Intel®
Tehama 850 北桥和 Intel 82801BA (ICH2) 南桥,支持双通道
Rambus DRAM (RDRAM), 2X/4X AGP (1.5V ), 和 AC 97 声卡. |
| 处理器 |
| Intel® Pentium® 4 processor
(423 针) |
| 芯片组 |
Intel®
Tehama 82850 & 82801BA -- 内存控制中心 (MCH),
输入输出控制中心 2 (ICH2) & 固件中心
具有以下功能:
支持 Direct RDRAM
支持 4X
AGP (AGP 2.0 规范), 1.5V
LPC I/O: Winbond 83627HF-AW
AC97 声卡
完全兼容 AC97 2.2 规范
网卡: 内置以太网卡 10/100 (可选) |
| 内存 |
四组 184线 RIMM
插槽 支持 PC600 & PC800 Direct Rambus Channel
最大: 2GB |
| 系统 BIOS |
固件中心包括 Award BIOS
支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI
完全支持 ACPI 1.0A 规范 |
| 输入输出界面 |
|
支持即插即用功能
PS/2 键盘鼠标接头
双 USB 接口和网卡接口 (网卡可选)
一个 - EPP/ECP 并口
两个 - 16550 高速串口
声卡端口 (Line-in, Line-out, Mic-in, CD-in 和游戏端口)
支持 360K~2.88M Byte, 3 Mode FDD 或者 LS120
双 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode
2, Ultra DMA66/100)
ATX12V 供电接口
端口,接头和其他:
红外线接头
扩展 USB 接头
前置声卡接头
硬盘灯, ACPI 信息灯, 复位开关, 电源开关接头
CPU, 机箱,电源风扇接头
网卡唤醒 / 内置 Modem 铃声唤醒接头
|
| 实时时钟控制器和电池 |
Intel® 输入输出控制器包括 256 字节
CMOS SRAM
硬件跳线清除 CMOS SRAM |
| 扩展插槽 |
| 2 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽 |
| 板形和板层 |
| microATX (244mm*240mm), 6 层 |
|
