VIA® KM266 & VT8233A 芯片组

Socket A 插槽支持 AMD® Athlon XP(Athlon/Duron (K7) 处理器

2个 184线 DDR DIMM插槽，支持 DDR SDRAM, 最大支持 2GB

AC97 声卡

VIA VT6202 USB 2.0 主控制器 (可选)

RealTek 8100B 网卡

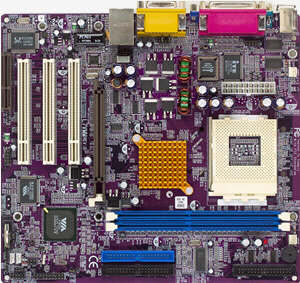

L7VMM L7VMM 是一款 microATX主板,支持全系列 socket A 接口的 AMD Athlon 和 Duron 处理器，包括 XP 系列，前端总线速度可达到 200/266MHz. 他采用VIA KM266 芯片组， VIA KM266 北桥和 VT8233A 南桥, 集成 Savage 8 2D/3D 图形加速卡.

处理器

462 针 Socket A 插槽支持 AMD K7 处理器

n 全系列 Athon XP/Athlon/Duron 处理器.

芯片组

VIA KM266(NB) & VT8233A (SB)

n KM266 V-Link 主系统控制器和 VT8233A V-Link Client to PCI/LPC bridge

n 峰值带宽 266MB/S 8-bit V-link Host 控制器

n 集成 Savage 8 2D/3D 视频加速器, 32MB 共享内存

LPC I/O IT8705F

VIA VT6202 USB 2.0 主控制器 (可选)

LAN: RealTek 8100B

AC97 声卡

兼容 AC97 2.2 规范

内存

2个 184线 DDR DIMM插槽 2.5V DDR SDRAM (DDR266/DDR200)

最大: 1.0GB (Unbuffered Memory)/ 2GB (Buffered Memory)

系统 BIOS

Award 2MB Flash EEPROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0 规范

输入输出接口

支持即插即用功能

PS/2 键盘和 PS/2 鼠标接口

两个 USB 接口和网卡接口

1个 - EPP/ECP 并口

1个 - 16550 高速串口

VGA 接口

声音接口 (Line-in, Line-out, Mic-in, CD-in and game port)

两个 PCI IDE 接口 - 支持四个 IDE 设备(PIO mode 4, DMA Mode 2, Ultra DMA 66/100/133)

支持 360K~2.88M Byte, 3 Mode 软驱或者 LS120

ATX 供电接口

端口，接头和其他:

IrDA 接头

2 扩展 USB 端口 (USB2)

前置面板 MIC/Line-Out 接头

COM2 接头

硬盘灯，高级电源管理信号灯，复位开关，电源开关 接头

CPU and Case Fan 接头

网卡唤醒接口/ Modem 铃声唤醒接头

实时时钟控制器和电池

VT8233A 包括 256 字节 CMOS

硬件清除 CMOS

扩展插槽

3 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽

规格

microATX (244mm*220mm) 4 层
