SiS®645DX & SiS®961/962 芯片组

支持 Pentium 4 处理器（478针）

3条184线 DDR内存插槽，最大支持 3GB

网卡: RealTek 8100/B (可选)

AC97 声卡

PROMISE PDC20265R IDE RAID 控制器 (可选)

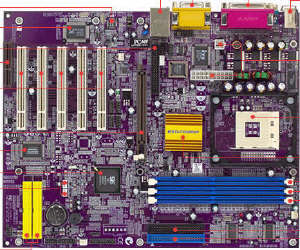

L4S5A/DX 主板是一款 ATX 主板，使用了 4层印刷电路板，规格 305 mm x 244 mm. 这款主板的 mPGA Socket 478 插槽支持 Pentium® 4 处理器，支持 533MHz前端总线。

L4S5A/DX 采用 SiS®645DX 芯片组集成最新的高速宽带 Double Data Rate (DDR) SDRAM, 和 AC97 声卡.

处理器

一个 478 插槽支持

Intel® Pentium® 4 处理器 (478针)

芯片组

SiS®645DX & SiS®961/962 芯片组

SiS®961/962 MuTIOL Media I/O

SiS®962整合 USB 2.0 控制器

SiS®962整合 IEEE 1394 控制器

LPC I/O - IT8705F

LAN: RealTek 8100/B (可选)

PROMISE PDC20265R IDE RAID 控制器 (可选)

AC97 声卡

兼容 AC97 2.1 规范

内存

3条 184线 DDR 内存插槽，支持

3条 2.5V DDR SDRAM (DDR266/DDR200) 或者

2条 2.5V DDR SDRAM (DDR333)

最大内存: 3GB (2GB 仅支持 DDR333)

系统 BIOS

Award 2MB Flash EEPROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0 规范

输入输出界面

支持即插即用功能

PS/2 键盘鼠标接口

两个 USB 端口和一个可选网卡接口

一个并口

一个串口

声卡接口 (Line-in, Line-out, Mic-in, CD-in 和游戏端口)

支持8个 ATA/ATAPI 设备 (4个可选)

标准: 两个 PCI IDE 界面 - 支持四个IDE设备 (PIO mode 4, DMA Mode 2, Ultra DMA 66/100, 133 (SiS®962))

可选: 两个独立的 ATA 通道支持另外四个 IDE 设备 ((PIO mode 4, DMA Mode 2, Ultra DMA 66/100)

支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120

ATX12V 供电接头

端口，接头和其他

红外线接头 (SIR)

前置面板MIC/Line-Out 接头

COM2 接头

四个扩展 USB 接头 (LUSB1/USB2 或者 USB2/USB3)

2个 IEEE1394 接头 (可选)

硬盘灯，复位开关，电源开关接头

CPU, BAK 和 CHS 风扇接头

网卡唤醒 / Modem 铃声唤醒接头

实时时钟控制器

SiS®961/962 集成 256 字节 CMOS SRAM

硬件清除 CMOS

扩展插槽

5 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽

规格

ATX (305mm*244mm), 4 层
