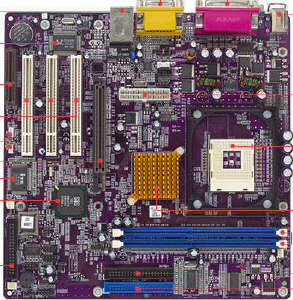

| L4S5MG/GL+
* 蓝色文字代表与 L4S5MG/GL主板不同
处理器 |
Socket 478 支持
Intel® Pentium® 4 处理器 |
| 芯片组 |
SiS® 650GL & SiS® 962L
芯片组
SiS® 650GL 主内存控制器
集成高质量3D图形卡
SiS® 962L集成USB2.0主控制器
SiS® 962L MuTIOL media I/O
LPC I/O - ITE IT8705F
系统硬件检测:集成 IT8705F
网卡:10/100 Mbps 网卡(可选)
集成AC97声卡
兼容 AC97 2.2 规范 |
| 系统 BIOS |
Award 2MB Flash EEPROM
支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI
完全支持 ACPI 1.0 规范 |
| 内存 |
2组 184线 DDR DIMM 插槽 2.5V DDR SDRAM (DDR200, DDR266)
最大: 2GB |
| 输入输出界面 |
支持即插即用功能
PS/2 键盘鼠标接口
两个 USB 端口和网卡接口
一个 - 并口
一个 - 串口
VGA 接口
声音端口(Line-in, Line-out, Mic-in, CD-in 和游戏端口)
两个 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode 2, Ultra DMA 66/100)
支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120
ATX12V 供电接口
端口，接头和其它:
红外线接头 (STR)
前置面板接头
COM2 接头
四个扩展 USB 接头 (LUSB1 和 LUSB2)
温感接头
智能卡接头
Modem-In 接头
硬盘灯,复位开关, 电源开关接头
CPU,电源和机箱风扇接头
网卡唤醒 / Modem 铃声唤醒接头 |
| 实时时钟控制器和电池 |
SiS® 962L 集成 256 字节CMOS SRAM
硬跳线清除CMOS |
| 扩展插槽 |
| 3 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽 |
| 规格 |
| microATX (244mm*220mm), 4 层 |
|
