SiS®650GL & SiS®961/962 芯片组

Socket 478 支持 Pentium 4 处理器

两组184线 DDR DIMM插槽,支持 DDR SDRAM ,最大内存 2GB

网卡: RealTek 8100/B

集成 AC97 声卡

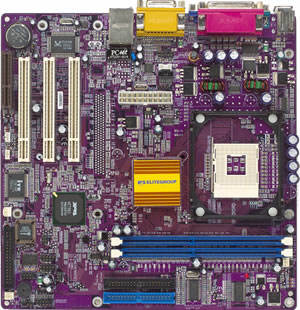

L4S5MG/GL 主板使用了 4层印刷电路板,规格 244 mm x 220 mm. 主板支持 Socket 478 Pentium 4 处理器,前端总线 400/533 MHz MHz.采用 SiS®650 系列芯片组; SiS®650 或 SiS650®GX 或 SiS650®GL 或 SiS®651 北桥和 SiS®961/(SiS®961B/ SiS®962) 南桥芯片组，支持DDR内存。

处理器

Intel® Pentium® 4 处理器 (478 针)

芯片组

SiS®650GL & SiS®961/962 芯片组

SiS®650GL 主/内存控制器

集成高质量 3D 加速卡

SiS®962集成 USB 2.0 主控制器

SiS®962 集成 IEEE 1394 主控制器

SiS®961/962 MuTIOL Media I/O

系统硬件检测:集成 IT8705F

网卡: RealTek 8100/B

集成AC97声卡

兼容 AC97 2.1 规范

内存

2组 184线 DDR DIMM 插槽 2.5V DDR SDRAM (DDR200, DDR266)

最大: 2GB

系统 BIOS

Award 2MB Flash EEPROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0 规范

输入输出界面

支持即插即用功能

PS/2 键盘鼠标接口

两个 USB 端口和网卡接口

一个 - 并口

一个 - 串口

VGA 接口

声音端口(Line-in, Line-out, Mic-in, CD-in 和游戏端口)

两个 PCI IDE 界面 - 支持四个 IDE 设备(PIO mode 4, DMA Mode 2, Ultra DMA 66/100, 133 （SiS®962）)

支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120

ATX 供电接口

端口，接头和其它:

IrDA header (SIR)

红外线接头 (STR)

前置面板接头

2个 IEEE1394 接头 (可选)

硬盘灯,复位开关, 电源开关接头

CPU,电源和机箱风扇接头

网卡唤醒 / Modem 铃声唤醒接头

实时时钟控制器和电池

SiS®961/962 集成了 256 字节CMOS SRAM

硬跳线清除 CMOS SRAM

扩展插槽

3 PCI 插槽, 1 CNR 插槽

规格

microATX (244mm*244mm), 4 层
