SiS®645DX & SiS®961/962 芯片组

支持 Pentium 4 处理器（478针）

2条184线 DDR内存插槽，最大支持 2GB

网卡: RealTek 8100/B (可选)

AC97 声卡

PROMISE PDC20265R IDE RAID 控制器 (可选)

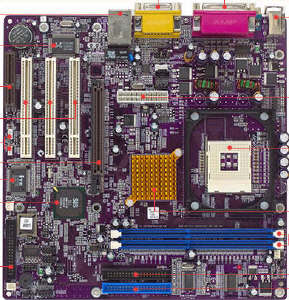

L4S5M/DX 主板是一款 Micro-ATX 主板，使用了 4层印刷电路板，规格 224 mm x 244 mm. 这款主板的 mPGA Socket 478 插槽支持 Pentium® 4 处理器，支持 400/533MHz前端总线。

L4S5M/DX 采用SiS®645 (或 SiS®645DX) 北桥芯片组, SiS®961/(SiS®961/962) 南桥芯片组,集成最新的高速宽带 Double Data Rate (DDR) SDRAM, 和 AC97 声卡.

处理器

一个 478 插槽支持

Intel® Pentium® 4 处理器 (478针)

芯片组

SiS®645DX & SiS®961/962 芯片组

SiS®645DX 主/内存控制器支持 DDR333 和 AGP 4X 北桥芯片组

SiS®962整合 USB 2.0 控制器

SiS®962整合 IEEE 1394 控制器

SiS®961/962 MuTIOL Media I/O

LPC I/O - IT8705F

系统硬件检测: IT8705F集成

LAN: RealTek 8100/B (可选)

AC97 声卡

兼容 AC97 2.1 规范

内存

2条 184线 DDR 内存插槽，支持 2.5V DDR SDRAM (DDR333)

最大: 2GB

系统 BIOS

Award 2MB Flash EEPROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0 规范

输入输出界面

支持即插即用功能

PS/2 键盘鼠标接口

两个 USB 端口和一个可选网卡接口

一个并口

一个串口

声卡接口 (Line-in, Line-out, Mic-in, CD-in 和游戏端口)

两个 PCI IDE 界面 - 支持4个IDE设备(PIO mode 4, DMA Mode 2, Ultra DMA 66/100, 133 (SiS®962))

支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120

ATX 供电接口

端口，接头和其他

红外线接头 (SIR)

前置面板MIC/Line-Out 接头

四个扩展 USB 接头 (LUSB1/USB2 或者 USB2/USB3)

2个 IEEE1394 接头 (可选)

硬盘灯，复位开关，电源开关接头

CPU, BAK 和 CHS 风扇接头

网卡唤醒 / Modem 铃声唤醒接头

实时时钟控制器

SiS®961/962 集成 256 字节 CMOS SRAM

硬件清除 CMOS

扩展插槽

3 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽

规格

microATX (244mm*244mm), 4 层
