Intel® 82845E & Intel® 82801DB 芯片组

支持 Socket 478 Pentium 4 处理器

三条 184线 DDR DIMM，支持 DDR SDRAM 内存,最大支持 2GB

ICH4 集成MAC，主板集成 Intel® 82562ET PHY 集成

或者RealTek 8100B 网卡 (可选)

VIA® VT6306 IEEE1394 控制器 (可选)

PROMISE PDC20265R IDE RAID 控制器 (可选)

集成AC97声卡

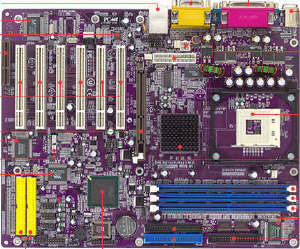

L4IBAE 主板是一款全 ATX 主板，使用了4层印刷电路板，规格 304.8 mm x 224 mm. 此主板的特色是 一个 mPGA478 插槽，集成Intel®/P4 Willamette/Northwood 处理器，前端总线支持 400/533 MHz ，数据总线带宽可达到to 3.2GB/s / 4.2GB/s.

处理器

支持Socket 478 接口

Intel® Pentium® 4 处理器

芯片组

Intel® 82845E & 82801DB 芯片组 - 内存控制中心 (MCH), I/O 控制中心 4 (ICH4) & 固件中心

(FWH) 具有以下功能

整合 USB2.0 主控制器

支持 4X AGP(AGP 2.0 规范), 仅1.5V

LPC I/O: Winboard W83627HF

网卡: ICH4 集成MAC， Intel® 集成82562ET PHY (可选) 或者 集成 RealTek 8100B 网卡 (可选)

PROMISE PDC20265R IDE RAID 控制器 (可选)

集成 AC97 声卡

兼容 AC97 2.2 规范

内存

三个 184线 DDR DIMM 插槽，支持 2.5V DDR SDRAM (DDR266/DDR200)

最大: 2GB

系统 BIOS

附件中心集成 Award BIOS Flash ROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0A 规范

输入输出接口

支持即插即用功能

PS/2 键盘和鼠标接口

两个 USB 接口和一个可选 网卡 网卡

1个- EPP/ECP 并口

一个 - 16550 高速串口

声卡接口 (Line-in, Line-out, Mic-in, CD-in 和游戏接口)

支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120

支持8个 ATA/ATAPI 设备 (四个可选)

标准: 两个 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode 2, Ultra DMA 66/100)

可选: 两个独立 ATA 通到支持另外四个 IDE 设备 (PIO Mode 4 DMA Mode 2, Ultra DMA66/100)

ATX12V 电源供电接口

端口，接头和其他:

IrDA 接头

附带四个 USB 端口 (LUSB1/USB2 和 USB3

两个 IEEE1394 接头(可选)

前面板 MIC/Line-out 接头

硬盘灯，高级电源管理信号灯，复位开关，电源开关接头

CPU，电源和机箱风扇接头

网卡唤醒 / Modem 铃声唤醒接头

实时时钟控制器

Intel® 输入输出控制中心 4 (ICH4) 包括256 字节 CMOS SRAM

硬件跳线清除 CMOS SRAM

扩展插槽

6 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽

FORM FACTOR

ATX (304mm*244mm), 4 层
