Intel® 82845E & Intel® 82801DB 芯片组

支持 Socket 478 Pentium 4 处理器

两个184线 DDR DIMM插槽，支持DDR SDRAM, 最大支持 2GB

集成 RealTek 8100B 网卡 (可选)

集成AC97声卡

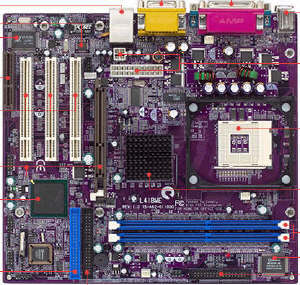

L4IBME 主板是一款 MicroATX 主板，使用了4层印刷电路板，规格244 mm x 224 mm. 此主板的特色是 一个 mPGA478 插槽，集成Intel®/P4 Willamette/Northwood 处理器，前端总线支持 400/533 MHz ，数据总线带宽可达到to 3.2GB/s / 4.2GB/s.

处理器

支持Socket 478 接口

Intel® Pentium® 4 处理器

芯片组

Intel® 82845E & 82801DB 芯片组 - 内存 控制器 Hub (MCH), I/O 控制器 Hub 4 (ICH4) & Firmware Hub

(FWH) 具有以下功能

整合 USB2.0 主控制器

支持 4X AGP(AGP 2.0 规范), 仅1.5V

LPC I/O: Winboard W83627HF

网卡: 集成 RealTek 8100B 网卡 (可选)

集成 AC97 声卡

兼容 AC97 2.2 规范

内存

2个 184线 DDR DIMM 插槽，支持 2.5V DDR SDRAM (DDR266/DDR200)

最大: 2GB

系统 BIOS

附件中心集成 Award BIOS Flash ROM

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0A 规范

输入输出接口

支持即插即用功能

PS/2 键盘和鼠标接口

两个 USB 接口和一个可选 网卡 网卡

1个- EPP/ECP 并口

2个 - 16550 高速串口

声卡接口 (Line-in, Line-out, Mic-in, CD-in 和游戏接口)

支持 360K~2.88M Byte, 3 Mode FDD 或者 LS120

支持8个 ATA/ATAPI 设备 (四个可选)

标准: 两个 PCI IDE 界面 - 支持四个 IDE 设备 (PIO mode 4, DMA Mode 2, Ultra DMA 66/100)

ATX12V 电源供电接口

端口，接头和其他:

IrDA 接头

附带四个USB 端口 (USB2 和 USB3)

前面板 MIC/Line-out 接头

硬盘灯，高级电源管理信号灯，复位开关，电源开关接头

CPU，电源和机箱风扇接头

网卡唤醒 / Modem 铃声唤醒接头

实时时钟控制器

Intel® 输入输出控制中心 4 (ICH4) 包括256 字节 CMOS SRAM

硬件跳线清除 CMOS SRAM

扩展插槽

3 PCI 插槽, 1 AGP 插槽, 1 CNR 插槽

FORM FACTOR

microATX (244mm*244mm), 4 层
