Intel® 82845GL & 82801DB 芯片组

Sockets 478 for Pentium® 4 处理器

2个 184线 DDR DIMM 支持 DDR SDRAM , 最大 2GB

AC97 声卡

集成 RealTek 8100B 网卡

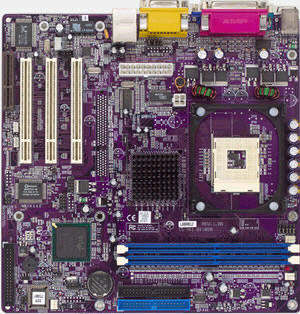

L4IBMGL2 主板是一款 Micro-ATX 板型的主板，它使用了4层印刷电路板，规格 244 mm x 244 mm. 主板支持 mPGA Socket 478 Intel® P4 Willamette/Northwood 处理器，采用最新的 Intel® 845GL 芯片组. 系统前端总线速度可达到400/533MHz,目前此主板是强大性能主板中最划算的一款。

处理器

支持 Socket 478

Intel® Pentium® 4 处理器

芯片组

Intel® 82845GL & 82801DB -- 图形内存控制器中心 (GMCH), I/O 控制器 Hub 4 (ICH4) & 固件中心 (FWH) 具有以下功能:

集成 USB2.0 控制器

集成 2D/3D 图形控制器

LPC I/O: Winbond W83627HF-AW

网卡: RealTek 8100B

AC97 声卡

兼容 AC97 2.2 规范

内存

2 184线 DDR DIMM 插槽支持 2.5V DDR SDRAM (DDR266/DDR200)

最大: 2GB

系统 BIOS

Award BIOS with Flash ROM in 固件中心 (FWH)

支持即插即用 1.0A, AMP 1.2, Multi Boot, DMI

完全支持 ACPI 1.0A 规范

输入输出界面

支持即插即用功能

PS/2 键盘鼠标

2个 USB 接口和网卡接口

1个 - 并口

1个串口

一个 VGA 接口

声音端口 (Line-in, Line-out, Mic-in, CD-in 和游戏端口)

支持 360K~2.88M Byte, 3 Mode FDDs 或者 LS120

两个 PCI IDE 界面 - 支持四个IDE 设备 (PIO Mode 4, DMA Mode 2, Ultra DMA66/100)

ATX12V 电源供电接口

端口，接头和其他:

IrDA 接头

COM2 接头

附带 四个 USB 端口 (USB2/3 和 LUSB1)

前置面板 MIC/Line-Out 接头

硬盘灯, 高级电源管理信号灯, 复位开关, 电源开关接头

CPU风扇, CHSFAN 和 BAKFan 接头

网络唤醒 / 内置 Modem 铃声唤醒接头

实时时钟控制器

Intel® I/O 控制中心 4 (ICH4) 包括 256 bytes CMOS SRAM

硬件跳线清除 CMOS SRAM

扩展 插槽

3 PCI 插槽, 1 CNR 插槽

规格和板形

microATX (244mm*244mm), 4 层
