3Dfx 显卡历史 (上集)

yjfy

1994年3月,Gary Tarolli,Scott Sellers和Ross Smith创立3Dfx Interactive.1995年11月6日的COMDEX上,3Dfx宣布推出Voodoo Graphics.2000年12月15日,3dfx被Nvidia收购。

3Dfx Voodoo系列显卡曾占据3D显卡的霸主地位长达五年之久,3Dfx那段光辉岁月,不得不让人回味……

1. Voodoo Graphics

Voodoo Graphics has included level-of-detail (LOD) MIP mapping, bi-linear and advanced filtering and SVGA resolution support. In addition, the chipset delivers realistic imagery through sub-pixel correction, alpha blending, and anti-aliasing.

Voodoo Graphics also supports special effects for even greater game impact. These include per-pixel effects such as fog, translucency, and transparency, texture compositing, a variety of lighting techniques, texture morphing, animated textures, and reflection mapping.

1996年103日,兰花率先发售Voodoo显卡,帝盟紧随其后。Voodoo显卡的优异3D性能令其在1997年的3D显卡市场占有量曾高达85%



Voodoo Graphics (SST-1)参数 :

显存容量:4/6/8/10/12MB(2/4MB帧缓存,2/4/6/8MB纹理缓存)  4 - 8 MB (2/4MB Frame Buffer, 2/4/6/8MB texture buffer.)

显存类型:EDO RAM

显卡插槽类型:PCI

核心时钟:50 MHz

记忆体频率:50 MHz

每秒三角形处理速度:1M

每秒像素填充率:45-50M

每秒材质填充率:45-50M

RAMDAC:110 MHz

最大分辨率:4MB 640x480,6MB 800x600(64k

制造工艺:500 nm


1.1 3Dfx


1.1.1 Obsidian Green version Chip Evaluation board
    Obsidian Green version Chip Evaluation board是3Dfx已知最早、最少的Voodoo显卡,PCB日期9615周,全世界只出现4张,分属4位显卡顶级收藏家Obsidian SB50-2200绿色显卡PCB# 600-0002-04,PCB# 600-0002-01/02/03版均未见出现可能是这3个版本都无法工作,且视为3Dfx核心机密已经被全部销毁PCB# 600-0002-04版已基本可用方能保留下来。



    卡上漂亮的3Dfx Logo激光贴纸很容易让人认为它只是个展示版,卡上芯片上3Dfx logo及字符都是喷的银漆,极富立体感,不同于后来的通常的白色印字。

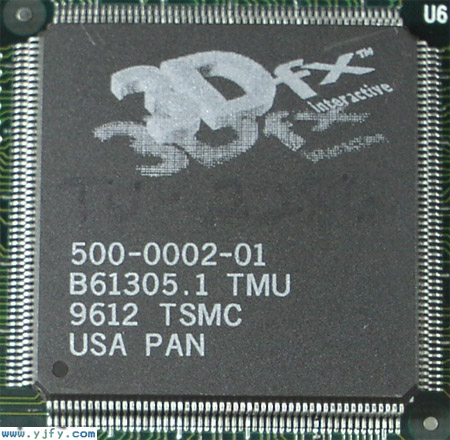

Pixel Processor TMU芯片编号500-0002-01,芯片日期9612208个针脚正式版芯片是500-0004-02



    Texture Processors FBI芯片编号500-0001-02,芯片日期9609240个针脚正式版芯片是500-0003-03

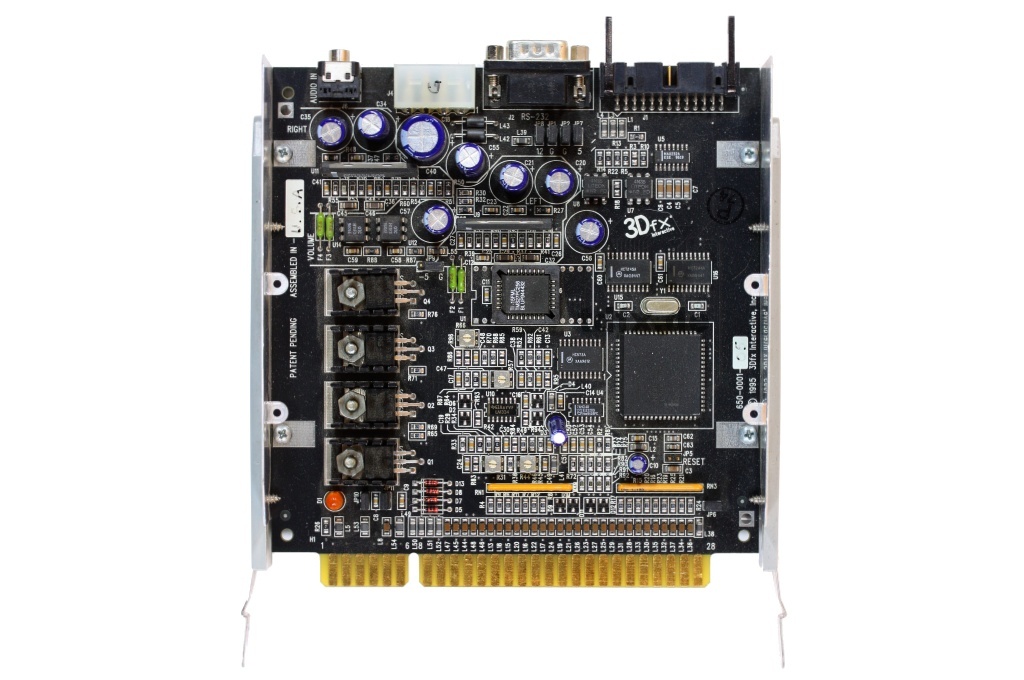

    此卡PCB#600-0002-04,相当的靠前。PCB#600-0001-01是3Dfx第一个产品“Game Control Interface”


From tdfx.de

1.1.2 Obsidian Black version Chip Evaluation board


Obsidian Black version Chip Evaluation board图片仅见于3Dfx网站。它跟绿色版本相似的地方是有激光贴纸,方形晶振的焊位。显存下部的排阻又跟之后的版本的类似。PCB#600-0003600-0011之中。



1.1.3 Obsidian Product Evaluation board
    Obsidian Product Evaluation board PCB#600-0013-01.


1.1.3.1 Obsidian SB50-2440 Engineering sample
    Obsidian SB50-2440 Engineering sample显卡PCB日期9619周。



(此图来自3Dfx.cz可能是卖家图片,比买家Gary的图片多个背面图。)


1.1.3.2 Obsidian 100DB-4440 Engineering sample
    理论上所有Obsidian 显卡都可以SLI连接,因为它们都预留有SLI接口。所能见到的第一个Obsidian SLI实物就是“Voodoo显卡之王”Gary的这套Obsidian 100DB-4440 Engineering sample,是由2块Obsidian SB50-2440 Engineering sample 显卡进行SLI连接。

Obsidian 100DB-4440 Engineering sample

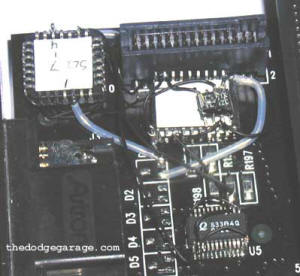

从下图可看到PCB#600-0013-01版Obsidian显卡的原始设计并不能完全支持SLI,需要增加额外的元器件及对SLI电路进行调整。这个Obsidian显卡工程样品遇到的问题在PCB#600-0013-02版Obsidian显卡加强背面SLI电路部分,直到专为SLI而生的Obsidian pro 显卡才完善了正面SLI电路,很好地实现SLI连接。

1.1.4 Obsidian
      Obsidian PCB#600-0013-02是定型的产品板,对比PCB#600-0013-01PCB#600-0013-02版Obsidian显卡,主要变化是PCB#600-0013-02版增加P1接口并对背部的SLI电路进行加强。

    有关PCB#600-0013-02版Obsidian显卡的工程样品众说纷纭,尤其部分早期PCB#600-0013-02版Obsidian显卡还用在街机(Arcade)上,导致大家普遍认为这个版本没有Engineering sample,就连Qualification Sample都不被承认。

PCB#600-0013-02版Obsidian显卡开始粘贴了ASSY No.标签,说明其已正式从原型期进入产品期,PCB#600-0013-02版就是零售版板型。

Orchid  Righteous 3D 于1996年724日通过了FCCID认证,至到103日才开始零售,而且零售显卡所用部分芯片还是工程样品级,这说明Voodoo芯片那时还存在良品率低、产能不足等问题。3Dfx仍需要花费较长时间进行测试、调整。所以早期芯片的PCB#600-0013-02版Obsidian显卡仍有Qualification Sample甚至Engineering sample。正式版的Voodoo芯片组的编号500-0004-02和500-0003-03,不是此类编号的早期芯片实际上就是工程样品级芯片。

PCB#600-0013-02版Obsidian显卡的PCB日期只发现3种,9624/9625/9628周。PCB日期是9624/9625周的Obsidian存在Engineering sampleQualification Sample

1.1.4.1 PCB date 9624 Weeks
    因掌握的资料有限,怀疑9624周的PCB#600-0013-02第1批PCB这批卡是存在工程样品。9624周PCB#600-0013-02的Obsidian显卡很少。

    可能是因为PCB#600-0013-02成熟可靠,剩余的少量9624 Weeks PCB板500-0004-01工程样品芯片被用在后期的显卡,制作出如Obsidian SB50-2200显卡

Obsidian SB50-2200


1.1.4.2 PCB date 9625 Weeks
    PCB日期9625周的Obsidian显卡稍多,使用早期芯片组或带有“µ TEST”贴纸有的可能是Qualification Sample或Customer Sample,存在Engineering sample的可能性不大。“µ TEST”似乎是适用于PC的测试,这些通过测试的Obsidian显卡显然不仅用于零售。

Obsidian SB50-2200 Qualification Sample



1.1.4.3 PCB date 9628 Weeks
    PCB日期是9628周的Obsidian显卡是正式产品,量最大。大多带ASSY No.“650-????-??”“USA”的贴纸。已算是Quantum3D 的产品。

Obsidian SB50-2200

1.1.4.4 Amethyst
    Amethyst daughtercard增加了一个TMU芯片及相应的显存,简单地说就是让Voodoo变成Voodoo2,性能也接近于Voodoo2。所以带Amethyst daughtercard子卡的Obsidian显卡很少,毕竟3Dfx还要接着卖Voodoo2呢!只是Voodoo2芯片在Voodoo芯片基础上进行一些优化,制程也由500nm提高到350nm,工作的核心时钟从50MHz提高到90MHz,性能自然大幅提升。

SB50-2220型号解读如下:

SB50:单卡,双卡就是100DB(50 for 50 Megapixels/Second and 100 for 100Megapixels/Second.)

2220:第一位数是FBI芯片所配备的显存2MB,最多达4MB;第二位数是TMU芯片所配备的显存2MB,最多也是4MB;第三位数是Amethyst子卡上TMU芯片所配备的显存2MB,最多达4MB,0代表没有Amethyst子卡;第四位就是0,传言还能支持第三个TMU芯片的子卡一直没有出现。

1.1.4.4.1 PCB#600-0003-01 2MB Engineering sample
    这个版本只有2MB显存版本,是Engineering sample,也仅发现一片,为Gary绿色Obsidian SB50-2220 原配子卡

Amethyst 50-0020 Engineering sample & Obsidian SB50-2200 ES


1.1.4.4.2 PCB#600-0014-01 2MB
    Amethyst子卡上演过一波印刷FCCID号和FCC认证标示又将FCCID号以及FCC认证标示用黑胶带遮掩的神操作。从这个动作就不难理解3Dfx要在每张Obsidian显卡都贴上FCC认证标示,工程样品也不例外的是一种惯性操作。这导致藏友们在鉴定Obsidian显卡是否为Engineering sampleQualification Sample时都被这个FCC认证标示所误导,因为按常理有FCC认证的显卡都是正式产品了,而Obsidian 显卡和Amethyst子卡都有这个FCC认证标示。通过对FCCIDMH2AMEPRO001查询发现这个ID号根本不存在,3Dfx没有通过FCCID认证的产品。仅查询到3Dfx1998414日获得MH2Grantee Code

下面是将FCCID号用黑胶带遮掩的2MB Amethyst子卡,装上Amethyst子卡就是Obsidian SB50-4220显卡。

Amethyst 50-0020 & Obsidian SB50-4200

1.1.4.4.3 PCB#600-0014-01 4MB
    下面这个是4MB显存的Amethyst子卡。

Amethyst 50-0040


    装到Obsidian SB50-4400显卡主卡上就是Obsidian SB50-4440显卡,与12MB Voodoo2显卡相比已没有太大区别。

Obsidian SB50-4440



1.1.5 Obsidian Pro
    Obsidian PRO是专为SLI连接进行调整的Obsidian显卡,兼顾了成本的考量,主要有两大改进,一是完善了正面的SLI连接电路,二是取消正面显存下方及其他部位的大部分排阻。

1.1.5.1 Obsidian PRO
    Obsidian PRO显卡PCB#600-0013-05,PCB日期为9651周,可见这个SLI功能的完成难度不小,花去了半年时间。

1.1.5.1.1 SLI Main card

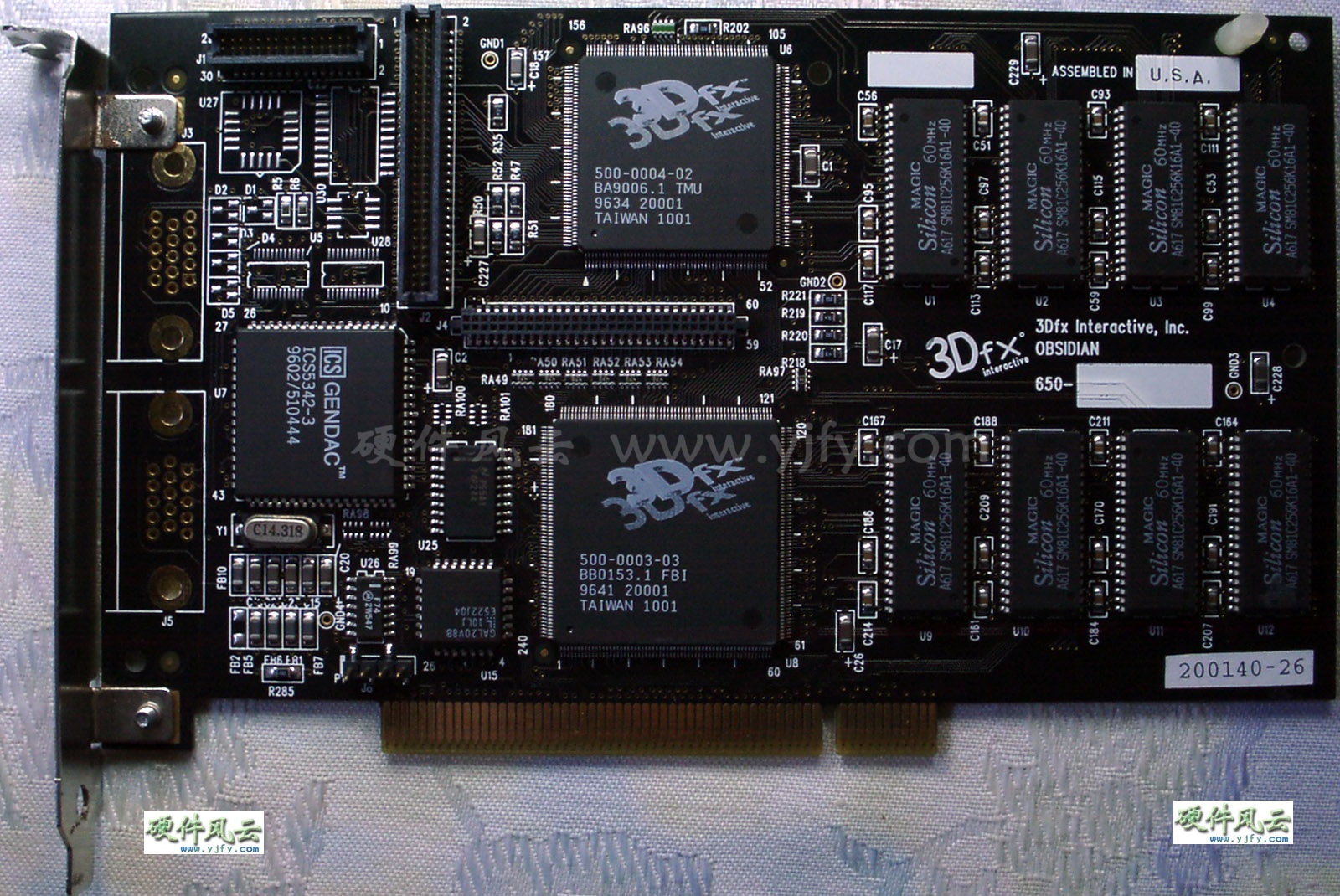

    SLI连接专用版分主卡和副卡,Obsidian PRO SB50-2400 主卡如下:

Obsidian PRO SB50-2400 Qualification sample



1.1.5.1.2 SLI Secondary card
    Obsidian PRO SB50-2400 副卡跟主卡是一样的,只是取消了SLI连接用不上的元器件,见下图。

Obsidian PRO SB50-2400 Qualification sample


1.1.5.1.3 SLI Cable
    SLI线PCB#600-0015-01,日期9624周。

SLI ribbon Cable

1.1.5.2 Amethyst pro
    Amethyst pro子卡是Obsidian PRO的原配子卡,与Amethyst子卡相比较,主要是减少正面显存下方排阻,4MB显存。PCB日期9651周。PCB# 600-0014-03。

Amethyst pro 50-0040子卡如下图,上为背面,下为正面。

Amethyst pro 50-0040 Qualification sample

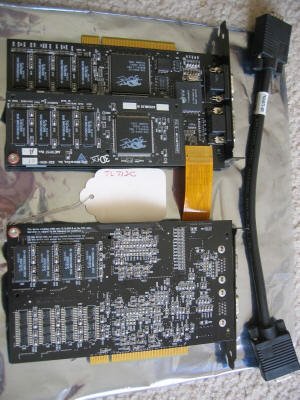

1.1.5.3 Obsidian 100DB-4440 Qualification Sample
    两张安装Amethyst pro子卡的Obsidian PRO显卡用SLI线连接而成Obsidian 100DB,也叫Obsidian XS100。两个Obsidian pro SB50-2440显卡SLI连接Obsidian 100DB-2440显卡,可能是加载驱动程序后显示为Obsidian 100DB-4440称之为Obsidian 100DB-4440。

Obsidian 100DB-4440 Qualification Sample



    I/ITSEC, ORLANDO, Fl., December 2, 1996 -- 3Dfx Interactive, Inc., along with several of its OEM, VAR, and System Integrator partners, today demonstrated the Obsidian XS-100. Based on an advanced configuration of 3Dfx Interactive's Voodoo Graphics chipset, the Obsidian XS-100 represents the high-end of 3Dfx Interactive's Obsidian family of professional realtime 3D graphics accelerators for PCs. With its 100 Megapixel/second, tri-linear-filtered, texture-mapping performance and $2,500 MSRP, the Obsidian XS-100 enables military and civilian visual simulation application developers and location-based-entertainment (LBE) system integrators to deploy PC-based systems, thereby replacing proprietary image generator (IG) and workstation solutions which typically are ten times the cost of equivalent levels of 3D performance. Current PCI-based 3D graphics products deliver less than one third of the tri-linear fill rate performance of the Obsidian XS-100. The Obsidian XS-100 will be sold through visual simulation and LBE system integrators, VARs, and OEMs this month.


上面这段话出自于3Dfx网站,说明Obsidian 100DB显卡是3Dfx的研制项目,实际上3Dfx末能如约销售Obsidian 100DB。Obsidian 100DB显卡的性能接近Voodoo2显卡SLISLI后显卡分辨率支持1024X768,性能提高50%左右。

1.1.6 Obsidian GE
    Voodoo显卡的Reference board有几种,这个Obsidian GE是比较晚的Reference boardPCB#600-0012-05,PCB 日期 9723weeks

1.2 Quantum3D


1997年331日,由3DfxGemini TechnologySGI联合创始人以及前英特尔和Sun Microsystems员工(包括Ross SmithJohn ArchdeaconCharles“ Herb” KutaDan DownumPhil HuelsonDale Stimson)共同创立。199748日与3Dfx分离,并获得Obsidian品牌,并继续开发3Dfx相关产品。

Quantum3D从3Dfx分出来后,在很长的一段时间里参与3Dfx研制、生产Obsidian显卡等产品。培养好团队、积聚一定实力后Quantum3D才带走Obsidian品牌及Obsidian相关资产,真正独立出来,自主开发产品。

1.2.1 3Dfx licensed products

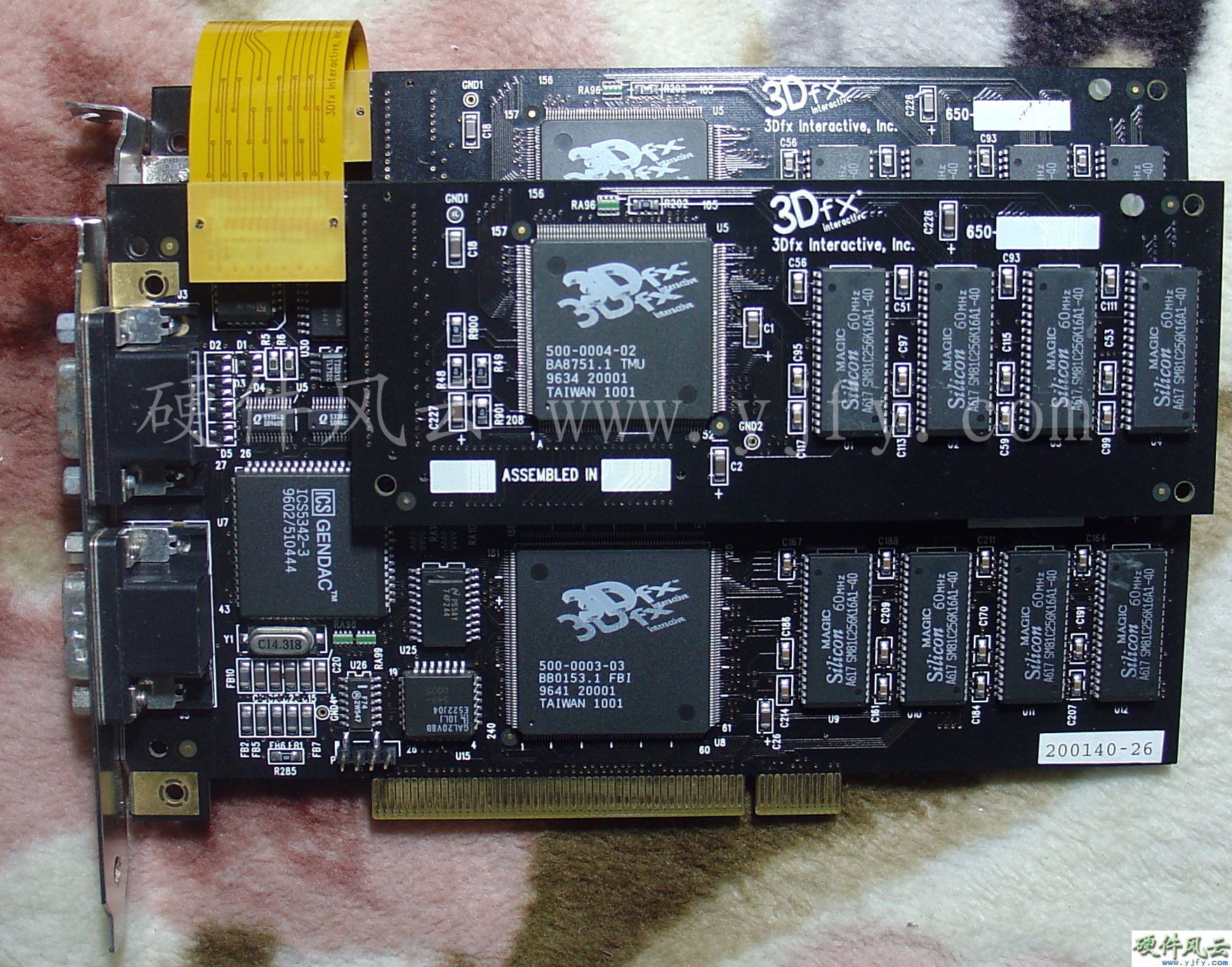

1.2.1.1 Obsidian 100DB-4440
    由于当年Obsidian 100DB-4440显卡定位高,产量很少,知道的人不多,以至于一提及SLI大家就会认为Voodoo2显卡是SLI的始祖。Obsidian 100DB-4440当年可能主要用于敏感领域,用后销毁。因而存世量极低,仅发现7对被收藏。Obsidian 100DB-4440显卡跟绿色的Obsidian SB50-2200显卡一样都是极难收藏到的Voodoo显卡的龙头卡。

Obsidian 100DB-4440


1.2.1.2 Obsidian SB50 series
    盒装Obsidian SB50-4440显卡的《Quantum3D installation guide》的是1997829日(9735周)的第一版。由此可见,Obsidian SB50主要面向专业用户,避开零售。

Obsidian SB50-4400


(From edmundoab)
下面就是Quantum3D完全独立于3Dfx之后发售的Obsidian pro SB50-2200显卡,Quantum3D选用设计更简洁的Obsidian pro板型。



(From worthpoint.com)

1.2.2 Self-Developed products
    Quantum3D自研都打上自己的Logo




1.2.2.1 Obsidian SB50-4400TV
    Quantum3D设计的Obsidian SB50-4400TV显卡带有视频输出,取消了Amethyst子卡。

Obsidian SB50-4400TV

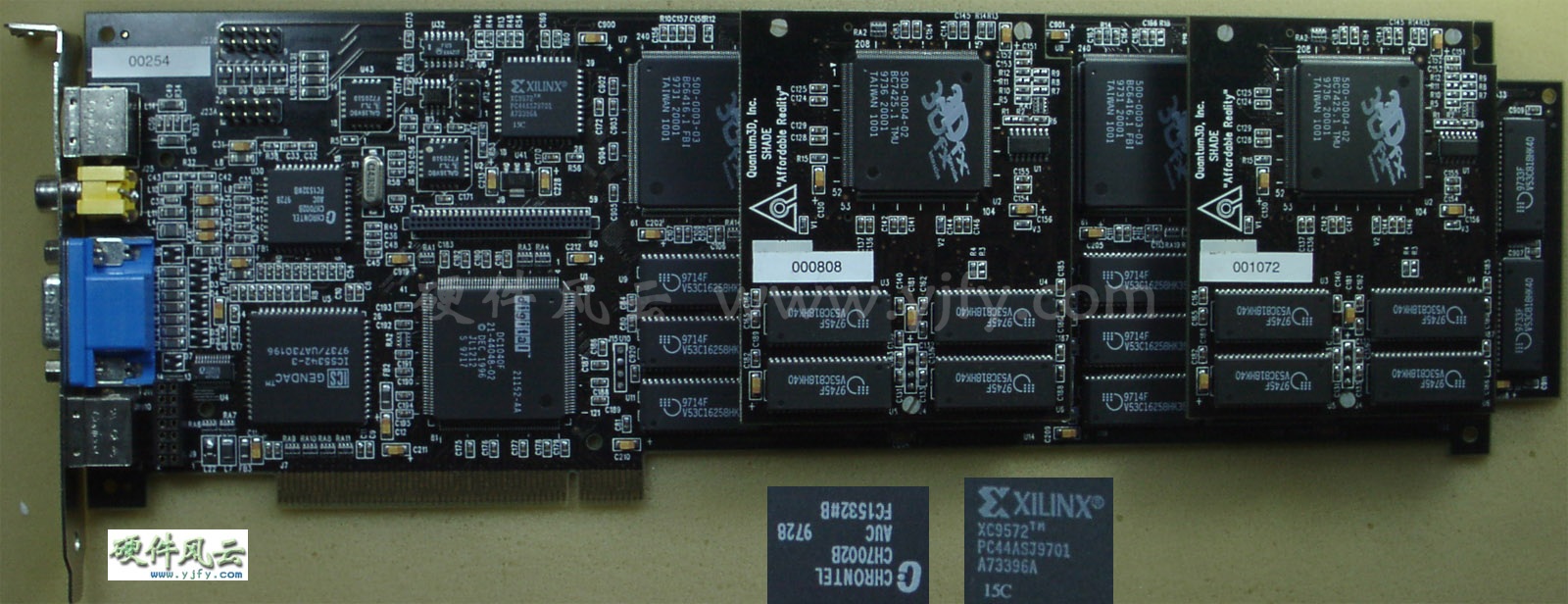

1.2.2.2 Obsidian 100SB-4440
    Obsidian 100SB-4440显卡就是把前面说到的两卡SLIObsidian 100DB-4440放在一张卡上SLI。这个设计是很NB的。

Obsidian 100SB-4440

1.3 Orchid Technology
    1995年116日,Orchid 3Dfx同日宣布将开发基于Voodoo图形技术为消费者开发3D显卡。1996320日,Micronics ComputersInc.及其全资子公司Orchid Technology 宣布与3Dfx InteractiveInc.建立战略联盟,以开发用于街机游戏行业和个人计算机市场外围产品的集成系统解决方案。Orchid 将开发基于3Dfx Voodoo芯片组的Righteous 3D显卡。 1996103Orchid 网站消息,Righteous 3D当日发售。

1.3.1 Righteous 3D BIOS version Engineering sample
    Orchid 作为3Dfx最早的合作伙伴。March 20, 19969612周)宣布开发Righteous 3D显卡的时候,我们所收藏的3Dfx最早Obsidian 绿色版显卡(9615周)都还没定型。Righteous 3D的FCCID:DDS7EFF06964M3Dfx是96724日(9630周)通过的。FCCID认证大约需三周时间,这样看来,Righteous 3D是9626周定型,比起3Dfx的定型日9625周相差无几。下图Righteous 3D宣传图就是通过FCCID认证的那一款。可看出Righteous 3D最初设计有BIOS的。

    下面是Orchid官方网站的导航所附背景图Righteous 3DBIOS版本的工程样品图片。最终这个版本的没有零售。


(From futureworld.amiga32.com)

1.3.2 Righteous 3D Triode version
    Righteous 3D 商品化的是Triode 版。




1.3.3 Righteous 3D later version
    Righteous 3D后来Triode被取消。


    Righteous 3D显卡还有一个特点是使用2个机械电位器 据说最后取消了2个机械电位器,不过没见过实物。

1.4 Diamond Multimedia
     1996年86日,Diamond 宣布将推出Monster 3D显卡,预计Monster 3D将于本月开始向OEM发货,计划于当年秋季推出零售版。Diamond Monster 3D 的发售日期是要晚于Orchid Righteous 3D1996103日。

1.4.1 Monster 3D BIOS version
    Monster 3D显卡最初也是与Orchid 一样设计BIOS版,但是Monster 3D BIOS 版显卡得到商品化。

1.4.1.1 Monster 3D Engineering sample
    下面这个Monster 3D显卡的官宣图就是工程样品。

Monster 3D Engineering sample


(From 3Dfx.cz)

1.4.1.2 Monster 3D Review sample
    Monster 3D显卡的FCCID:FTUPCI2184M,经查询其通过认证时间是08/26/19969635周。Monster 3D显卡官方宣布日为86日即9632周。下面这块卡是Monster 3D review 版显卡,PCB日期为9630,在官方宣布日前定型。PCB板上的印章日期是9634周,说明这个时候已经已经制成。1996年103日(9640周)Orchid第一个正式发售Voodoo显卡,而帝盟要晚于这个日期。这说明下面这个Monster 3D显卡review sample

此卡上面两个芯片印字都是早期喷银漆,不是普通的白漆。

Monster 3D Review sample

1.4.1.3 Monster 3D 1996 version
    正式大批量发售的Monster 3D1996显卡取消了BIOS芯片。

Monster 3D

1.4.2 Monster 3D Triode version
    跟Orchid 一样,Diamond也研制了Monster 3D Triode 版,最终却舍弃Triode ,简化为Monster 3D 1997版显卡。

Monster 3D Engineering sample


(From 3Dfx.cz)

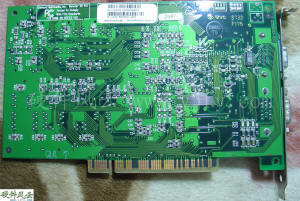

1.4.3 Monster 3D 1997 version


Monster 3D 1997版显卡销量大,常见。

Monster 3D

1.5 Skywell Technology

1.5.1 Magic 3D Plus
    直接使用3Dfx Obsidian 板型的显卡除了Quantum3D可能就只有Skywell。Magic 3D Plus显卡使用设计简洁Obsidian pro板型,8MB显存。8MB显存的Voodoo卡非常少,常见的都是4MB显存,6MB显存的显卡也不多。


1.5.2 Magic 3D Plus1
    Skywell Technology 自行设计的8MB显存版的Magic 3D Plus1同样强悍无比。


(From 3Dfx_Aslinger)

1.6 Village Tronic

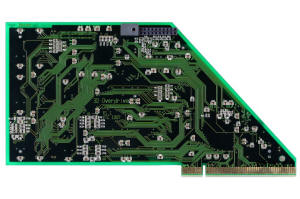

1.6.1 3D Overdrive
    非常另类的设计,这Dual plane设计灵感不知是不来自Voodoo rush

1.6.2 Mac Magic
    8MB的 MAC版Voodoo显卡。

1.7 Canopus

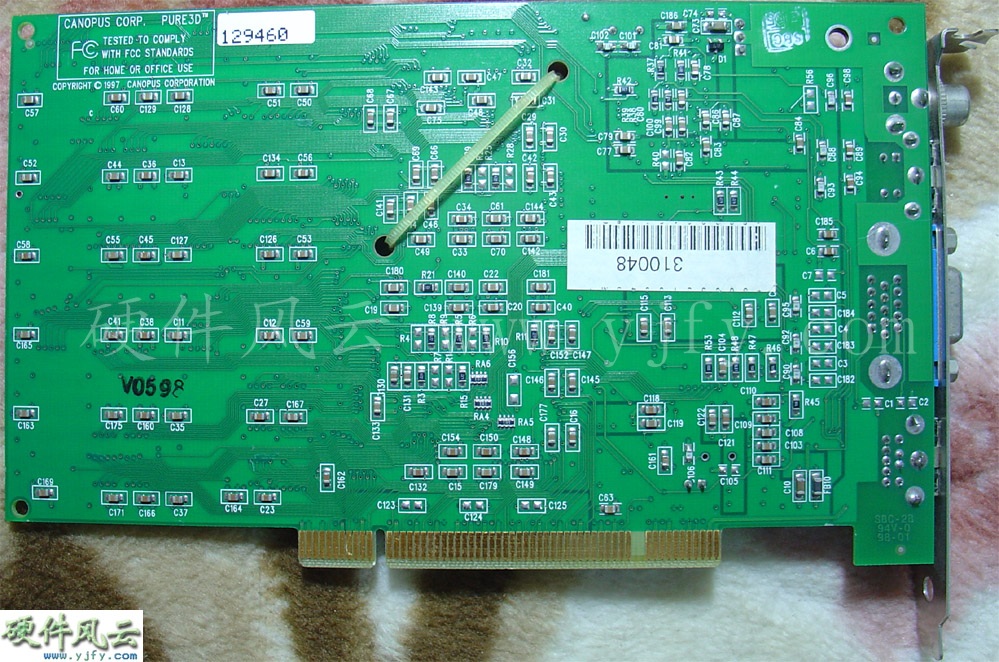

    PURE 3D 6MB显存,带视频输出和散热风扇,PURE 3D想不惹人喜爱都难。

PURE 3D


1.8 Viewtop
    3D Vulcan G 6MB显存6MB显存的Voodoo卡都是值得收藏的。

3D Vulcan G


1.9 InnoVision
    3DX5000TV 4MB带视频输出的Voodoo卡还真不多。

3DX5000TV



2.Voodoo Rush

    1996年11月18日-3Dfx Interactive宣布了其广受好评的下一代Voodoo Graphics 3D技术Voodoo Rush。该产品是一种低成本的3D图形解决方案,可在Voodoo Graphics芯片组与Alliance Semiconductor的ProMotion-AT3D PC多媒体加速器之间实现无缝接口。此外,Trident Microsystems,Inc.,Macronix America,Inc.和Media Reality Technologies,Inc.也宣布了与3Dfx建立战略合作伙伴关系的意向,类似于与Alliance的成功合作关系。


    1997年1月6日,-3Dfx Interactive宣布Hercules Computer Technology,Inc.将首先使用Voodoo Rush生产Stingray 128 / 3D图形卡。其他合作伙伴包括Acclaim Entertainment,Diamond Multimedia,Hewlett-Packard Company,Falcon Northwest和Interactive Light。 ,NEC Technologies,Micron,Orchid Technologies和Williams-Atari-Bally-Midway。


    Voodoo Rush incorporates critical 3D features, such as triangle setup, Gouraud shading, bilinear and advanced filtering, Z-buffering, alpha-blending, level-of-detail MIP mapping, and perspective-correct texture mapping, which are essential for visually realistic texture-mapped entertainment and authoring applications. Moreover, Voodoo Rush simultaneously delivers these features with the triangle and fill-rate performance necessary to achieve 30-plus frames per second.

I    n addition to its core 3D capabilities, Voodoo Rush also supports unique special effects including texture compositing and morphing, sub-pixel correction, texture animation, and per-pixel MIP mapping and atmospheric effects such as transparency, fog, and haze. animation sequences.

    Voodoo Rush在分辨率上超越了Voodoo,最大分辨率1600x1200。由于Rush芯片的兼容性不佳,造成2D性能平平,同时3D部分还出现了一些与软件兼容性问题。但是该卡作为3Dfx的第一款能独立工作的显示卡,当年产量远不及Voodoo,仍具不错的收藏价值。

Pixel Processor TMU芯片编号500-0004-02,208针脚,仍使用Voodoo芯片。Texture Processors Voodoo的FBI更改为 FJR芯片编号500-0003-03更改为500-0005-04,针脚由240个更改为208个。



Voodoo rush(SST-96)参数:

显存容量:4/6/8MB(2/4MB帧缓存,2/4MB纹理缓存)

显存类型:EDO RAM

显卡插槽类型:PCI

核心时钟:50 MHz

记忆体频率:50 MHz

每秒三角形处理速度:0.8-1M

每秒像素填充率:45-50M

每秒材质填充率:45-50M

Ramdac 180 MHz

最大分辨率:1600x1200

制造工艺:500 nm



2. 1 Dfx
     Voodoo rush 的2D显示芯片由Alliance Semiconductor和MXIC提供。


2.1.1 Alliance Semiconductor version
    最早Voodoo rush显卡是2D主卡加Voodoo rush子卡的Dual plane架构2D主卡使用Alliance Semiconductor Promotion AT3D/AT25芯片。

2.1.1.1 Dual plane
    Voodoo Rush 4 MB prototype- Lower 2D PCB (manufactured by Alliance Semiconductor) with Alliance AT3D chip dated 9629weeks, upper PCB with Voodoo Rush chipset dated 9649weeks,PCB#600-0018-03.


2.1.1.2 Single plane
    这个Voodoo Rush Single plane的PCB日期是9725weeksVoodoo rush显卡大部分采用Single plane架构



2.1.2 MXIC version
    这个Voodoo rush参考板Macronix International Co.协同研制,使用MX86251FC芯片PCB日期是9732weeks。采用MXIC 2D显示芯片的Voodoo rush 较采用Alliance Semiconductor 2D显示芯片要少些

2.2 Hercules Computer Technology
    Hercules Computer Technology, Inc.最早与3Dfx合作。

2.2.1 Stingray 128/3D Dual plane version
    Stingray 128/3D Dual plane version在3Dfx的参考板做了一些调整。April 1997Stingray 128/3D released

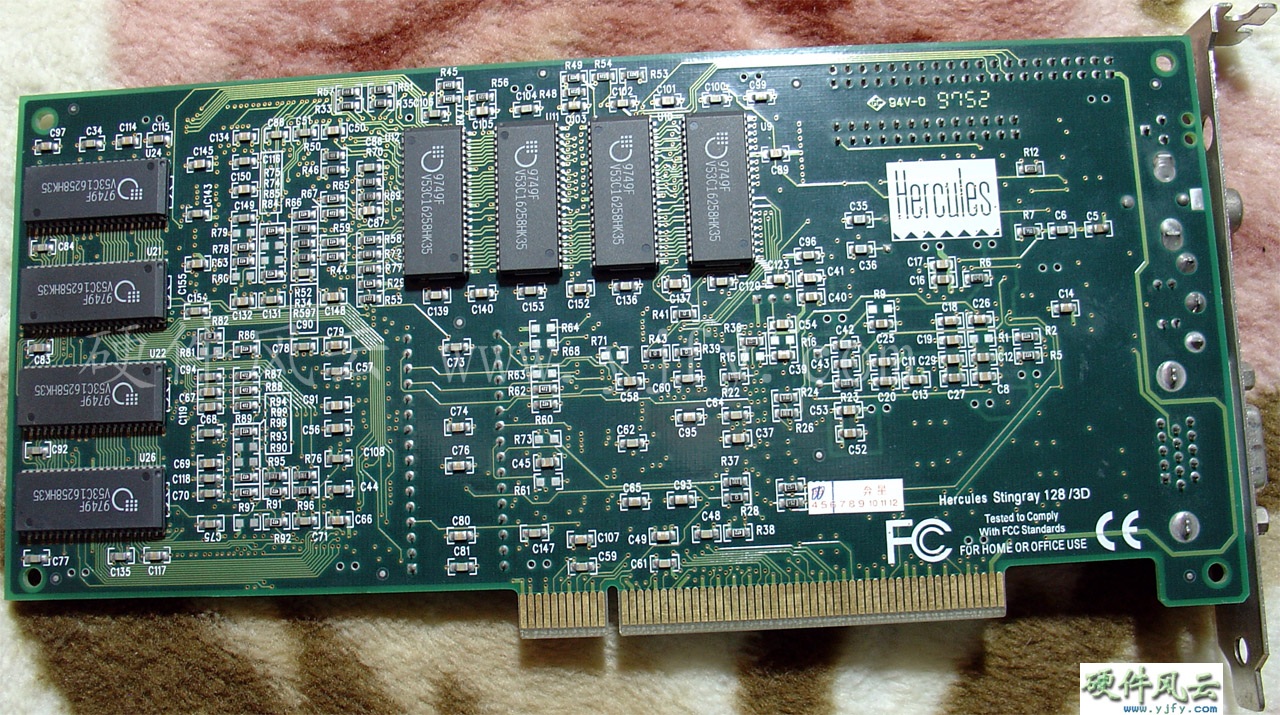

2.2.1 Stingray 128/3D Single plane version
     这个板型是其自主开发,主推的Voodoo rush显卡。

2.3 Orchid Technology
    兰花公司很早介入Voodoo rush的研发,但产品未能达到预期目的便放弃零售。



2.4 Diamond Multimedia
    帝盟也很早研发了有自己特色的Voodoo rush显卡,也因问题多多而放弃。



    上面这两种未发布未发售的Voodoo rush显卡来自G1nX的收藏品,G1nX不愧为顶级的电脑硬件收藏家,也收藏有最早的Obsidian 绿色显卡。

2.5 ViewTOP

2.5.1 Vulcan B3D-FX1
    主卡自主设计,子卡采用3Dfx的参考设计PCB#600-0018-03

From tdfx.de

2.5.2 Vulcan B3D-FX2

2.5.2.1 Engineering sample


2.5.2.2 Official product

2.6 Quantum3D


Quantum3D Ventana 显卡有扩展接口,可以安装一块VOODOO TMU子卡(SHADE),这样似乎成了带2D输出的Voodoo2显卡。

2.7 IO Data Equipment


由于Voodoo Rush问题较多,自主设计Voodoo Rush显卡非常少。


2.7.1 GA-ATVR4/PCI


GA-ATVR4/PCI是研发代号,是Engineering sampleBIOS上面的日期是19979169738周),是出现较晚的非公版Voodoo rush。


GA-ATVR4/PCI Engineering sample


2.7.2 GA-RUSH6/PCI


GA-RUSH6/PCI是正式产品的型号

2.8 ELSA


Winner 2000AVI/3D-2基于Voodoo Rush的参考设计。




2.9 A-TREND


这张ATC-2475显卡拆自同一批次品牌机,也间接证明了Voodoo Rush3D兼容性差到什么程度。







3. Voodoo2


1997年113-– 3Dfx InteractiveInc.宣布推出Voodoo 2 Graphics

    Voodoo2 is an expandable architecture with a base configuration of a 192-bit memory architecture and 2.2 Gigabytes per second of memory bandwidth, delivering over 50 BOPS (Billions of Operations per Second). This configuration delivers an incredible 3 million triangles per second and 90 million dual-textured, bilinear-filtered, per-pixel MIP-mapped, alpha-blended, Z-buffered pixels per second, over three times the performance of the current Voodoo Graphics. Voodoo 2 contains a full floating-point hardware triangle setup unit for maximum triangle throughput on Pentium, Pentium Pro and Pentium II powered systems. Voodoo 2 is also an AGP-capable technology designed to utilize the higher bandwidth available through AGP and will support 3D games with resolutions up to 1024 X 768.

    Voodoo2是把3Dfx推向颠峰的最火爆的3D显卡。Voodoo2的推出使3dfx的霸主地位更加不可动摇,在当时Voodoo2的性能让对手难以望其项背。Voodoo 2芯片有三个相互独立的处理器组成,其中一个用于多边形处理,两个用于材质贴图。


Voodoo2 (SST-2)参数:

显存容量:6/8/12MB(2/4MB帧缓存,4/6/8MB纹理缓存)

显存类型:EDO RAM

显卡插槽类型:PCI

核心时钟:90 MHz

记忆体频率:90 MHz

每秒三角形处理速度:3M

每秒像素填充率:90M

每秒材质填充率:180M

RAMDAC:110 MHz

最大分辨率:800x600

制造工艺:350 nm


3. 1 Dfx


虽然Voodoo2显卡的实质上就是Voodoo显卡的优化升级并增加一个TMU芯片,但是因为FBI芯片针脚由240增加到256,仍需要特制芯片评估板。


3.1.1 Voodoo2 chip evaluation board


未见早期Voodoo2 芯片评估板,但是其板应该接近于Voodoo显卡。使用one Pixel ProcessorTexture map unit,code name”BrucE”),芯片编号500-0006-03,208个针脚;One Texture ProcessorFrame buffer unit,code name “ChucK”, 芯片编号500-0007-04,256个针脚。正式版芯片编号500-00010-01/500-0009-01

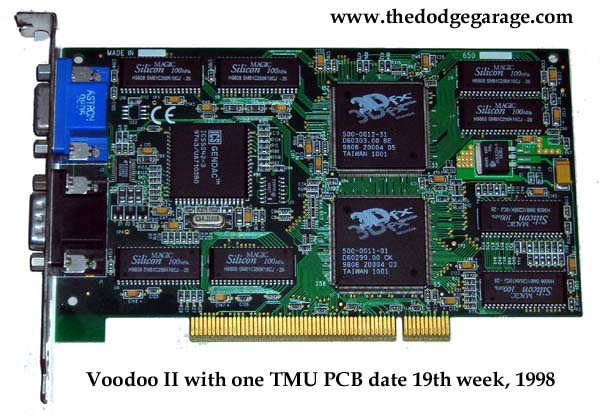

下面这个PCB日期为9819Weeks,是晚期Voodoo2 芯片评估板。评估的芯片编号500-0012-31/500-0011-01就是不知这个全新编号有何改进,为何未见量产销售。

3.1.2 Voodoo2 reference board 6MB Earlier version


1997年11月3日3Dfx发表的Voodoo2显卡就是这个版本。《Next Generation-Jan 1998所载的图片这个版本Voodoo2显卡的图片。芯片日期是9741周,在199710511日之间,也就是Voodoo2显卡发表日前,3Dfx用于测试验证的早期版本。图中还有两块Voodoo2显卡 SLI连接的示例。SLI这一独特的方式也让Voodoo2显卡成为最让人难以忘怀的3D显卡。




3.1.3 Voodoo2 reference board 6MB Late version
    下面这个Voodoo2显卡的芯片日期9746周,PCB板日期是9744周。这个版本已是比较成熟的参考设计,帝盟和创新都是以此为参考制作Voodoo2显卡。由于6MB版本Voodoo2显卡只有640x480分辨率的硬伤导致帝盟和创新在其上浪费近三个月时间又不得不放弃。




From www.thandor.net

3.1.4 PCB#600-0027-01 version


这个是8/12MB版本Voodoo2显卡的测试验证版,未见有流出。支持当时主流的800x600分辨率,而且SLI连接支持1024x768分辨率。



3.1.5 PCB#600-0027-02 version


帝盟和创新都是以此参考板制作Voodoo2显卡。之后许多厂家也是直接使用此设计制造Voodoo2显卡。附图的这个参考板是rev 2版,PCB日期为9808周,芯片日期9803/9806周。




From nest

3.1.6 PCB#600-0027-03 version


    这个参考板上芯片日期是9816/9821周,PCB日期9828周。这个版本用料稍省,性能也许没有什么改进,但被稍晚进入Voodoo2显卡制造的厂家采用较多。创新没有采用这个版本,帝盟倒是先一步做过部分电路优化。




From tdfx.de


3.1.7 PCB#600-0028-01


3Dfx如约研发了AGP版的Voodoo2显卡,PCB DATE 9810weeks只是Unreleased board。


3.1.8 V2 1000


3Dfx原本没有打算进入Voodoo2显卡市场,只是19981214日收购STB Systems公司准备独自生产销售Voodoo3显卡的时候,由于Voodoo2市场未与Voodoo3重叠,便利用STB现成的BlackMagic 3D生产线和半成品,继续生产销售BlackMagic 3D,后来更新为V2 1000。



3.1.8.1 STB BlackMagic 3D


STB作为老牌显卡厂家研发能力颇强,更改设计的Voodoo2显卡使用了贴片电解电容。



3.1.8.1.1 Engineering sample


BlackMagic 3D Engineering sample生产日期是1998年48工程样品上面的“NOT FOR RESALE”标签被3Dfx沿用。



From Torch

3.1.8.1.2 Official product


3.1.8.2 3Dfx V2 1000


3Dfx对STB BlackMagic 3D的设计是认可的,仅将原双面240.5MB显存升级为单面121MB显存就炮制出V2 1000,竟然连背面显存的预留位都没有清理掉。


3.2. Creative Labs


创新于1997年121日紧跟着3Dfx宣布将制造Voodoo2显卡。1998120日,Creative Labs第一个公开发布Voodoo 2显卡3D Blaster Voodoo21998年220日创新又抢先发售Voodoo2显卡。创新的显卡都有个六位数字的产品版本号,前2位是版本后四位是生产日期(周),下面根据创新的产品版本号介绍这些3D Blaster Voodoo2显卡。



3.2.1 3D Blaster Voodoo2 00974? version


这个创新3D Blaster Voodoo2盒子上的官宣图就是6MB版本,实际上就是直接使用3Dfx Voodoo2 reference board 6MB 晚期版本制作的工程样品



From www.thandor.net

3.2.2 3D Blaster Voodoo2 00975? version


创新根据3Dfx的600-0027-02参考板制作的3D Blaster Voodoo2工程样品,未找到实物图片。



3.2.3 3D Blaster Voodoo2 019804 version


Creative Labs公开发布3D Blaster Voodoo2显卡日期是1998年1209804周。1998年2209808周)又抢先发售12MB版本的Voodoo2显卡。


3.2.3.1 Review sample


这卡是首发的那批显示芯片有BUG而不少被回收的3D Blaster Voodoo2显卡。芯片日期是非常早的9803/9801周,比3Dfx的参考板上的芯片还要早,PCB板日期9808周;此卡未标注产品版号和产品型号,产品序列号不同于其他零售卡。


3D Blaster Voodoo2 Review sample


3.2.3.2 12MB


显卡正面左下角的产品版号“019804”表示的是第“01”版,定型日期“9804”周。这个3D Blaster Voodoo2的PCB板日期9807周,是最早的正式产品PCB板的生产日期,芯片日期9803/9804周。


3D Blaster Voodoo2

3.2.3.3 8MB


以上两个早期版本的背面都有600-0027-02的标注,即表明设计来自于3Dfx的600-0027-02参考板。常见的版本取消了这个标注。




3D Blaster Voodoo2



3.2.4 3D Blaster Voodoo2 029827 version


创新第二版看不出任何明显的改动,只是印刷了FM1至FM13的代码,不知代表着什么。


From www.tdfx.de

3.3 Diamond Multimedia


帝盟自Voodoo时代就与3Dfx建立良好关系,在Voodoo2时代,帝盟总能先创新拿到3Dfx的参考板,却在市场营销方面慢创新半拍。也许是那个时期的帝盟太过于追求完美造成的。

Monster 3D II每一个版本都有一个Part No.,下面以Part No.为依据分别论述。



3.3.1 Monster 3D II 22150105-003 version


帝盟获取了3Dfx的Voodoo2 reference board 6MB 晚期版本并且研发出自己的版本。下图是最早的monster 3D II工程样品。




From www.3Dfx.cz



这个版本最后没有投入市场却有少量发放,下面这个图来来自《Diamond Monster 3D II - More Than a Worthy Successor》(Thomas Pabst)所配的显卡图片。文中说到“After the literally cool Diamond Monster Party (at freezing 4 degrees centigrade) in Paris on January 29, 1998, I was lucky enough to be one of the few that returned home with a Monster 3D II in my hand luggage.




From www.tomshardware.com

3.3.2 Monster 3D II 22150105-004 version


3Dfx随后发布的8/12MB版本,帝盟为了赶进度,直接克隆为004版。

在《Monster 3D II USER'S GUIDE》里附有Monster 3D II FCC认证书,通过了帝盟1998213日送检Part No.22150105-004Monster 3D II认证。


3.3.3 Monster 3D II 22150105-005 version


1998年2月2日,帝盟宣布Monster 3D II。 Monster 3D II是第一个通过技术审查的Voodoo2显卡。 技术审查于3月9日通过,22150105-005 版的Monster 3D II也研制成功。随后,帝盟开始发售Monster 3D II



3.3.3.1 Monster 3D II Engineering sample


《Monster 3D II USER'S GUIDE》里还附有Monster 3D II REV 1版工程样品的图片。




3.3.3.2 Monster 3D II Qualification Sample

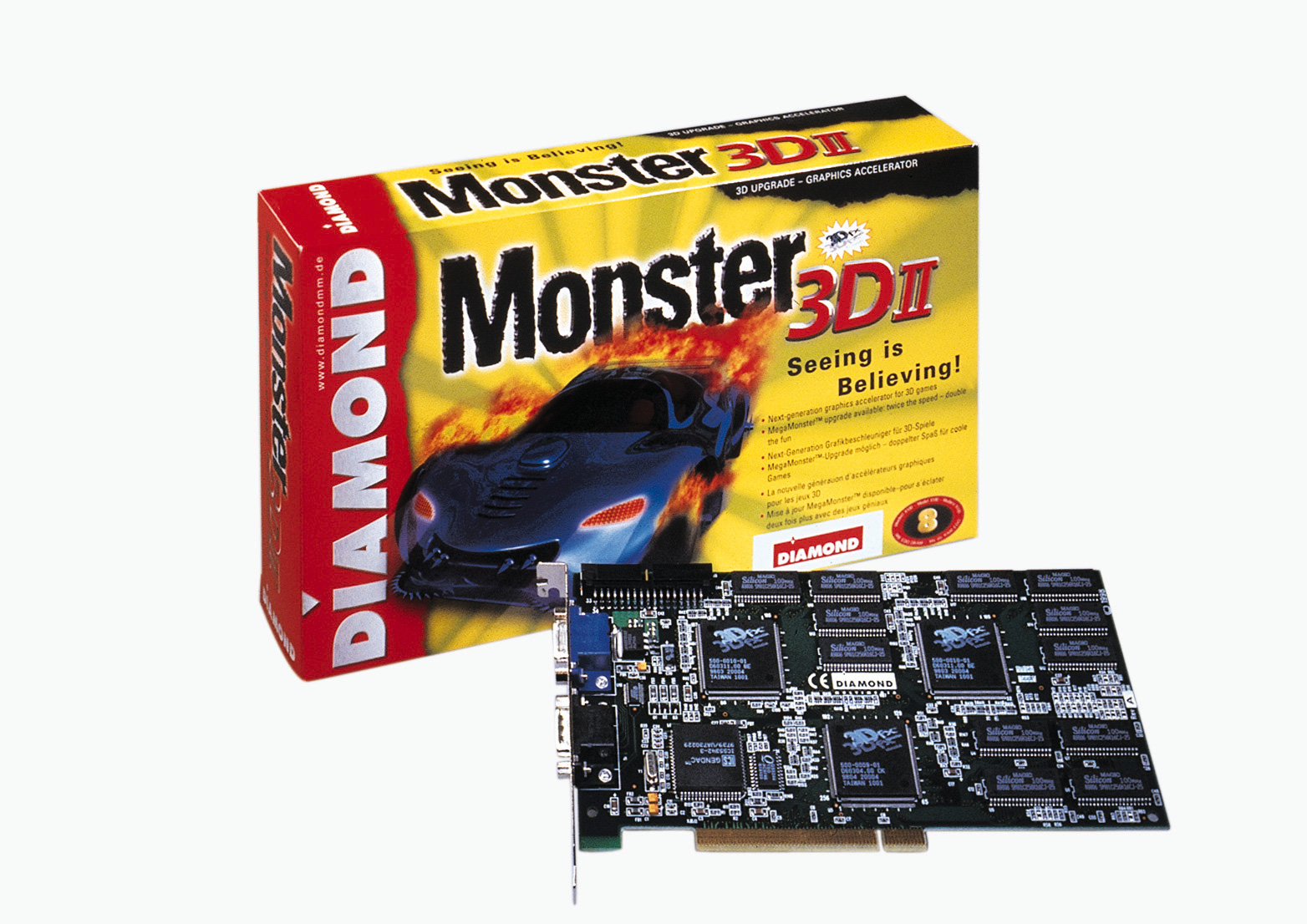

上面的两种Monster 3D II工程样品的PCI接口都不是全金手指,而帝盟官宣图中的Monster 3D II显卡PCI接口却是全金手指。卡上Voodoo2芯片日期为9803/9804



From 3dfx.ch

3.3.3.3 Monster 3D II Review sample


Monster 3D II 全金手指PCB日期为9808,芯片日期为9804Review sample




3.3.3.4 Monster 3D II 8Mb


帝盟最先发售的是8MB版。这个版本跟3Dfx的参考板没有明显区别,只是卡背面多了两对长方形的标记。

早期8MB的9808/9809/9811周版本跟3Dfx的参考板及后来Monster 3D II的版本比对少1R99电阻。


3.3.3.5 Monster 3D II 12Mb


Diamond稍后发售12MB的版本




3.3.3.6 Monster 3D II SLI secondary card


帝盟还专为两块Voodoo2卡SLI发售过一款唯一的SLI专用副卡。



From LOOP123

3.3.4 22150105-006 version


这个版本较少,但看不出跟前一个版本有什么大的变化,唯一可见的区别就是“Rev”标识左边两排电阻的取舍,仿佛是跳线,可以支持超频至110MHz的频率。还有就是取消“XJXJ2”的标注。


3.3.5 22150105-008 version Engineering sample


这个版本是工程样品,是对SLI接口附近电路进行调整。也许是提升有限并末正式量产。PCB日期是9818周。可见帝盟在发售后仍一直孜孜不倦地进行优化工作,帝盟与创新真是在走两个极端。

3.3.6 22150105-007 verison


这个版本缺乏资料,只能作推测,并放在008版后面,根据008版推测出007版是对卡背面版号左边的电路进行简单调整。但是这个调整收效甚微,在008版只保留一个R12电阻,在009版又被舍弃。



3.3.7 22150105-009 version


这个版本最少,是在吸收008版的修正基础上对低通滤波电路进行增强,不知对画质提升有多大的作用。但是帝盟为追求性能提升不断的进取而非降低成本的不断改进所体现这种精神特别值得尊敬。

3.4. Quantum3d


Quantum3d 的Obsidain2 200SBi 是两个Voodoo2在一个PCB上的SLI模式。


3.5 IO Data Equipment
IO Data Equipment GA-VD2/PCI-1,The longest and fullest Voodoo2 graphics card.

3.6 Canopus


Canopus 康能普视的PURE 3D II是最小、带视频输出的而且使用散热风扇的Voodoo2显卡。




3.7 Micro Conversions


GAME WIZARD 是苹果电脑上用的VOODOO2显卡。

3.8 Procomp


Procomp G111可扩展8MB显存到12MB的设计很有挑战性。




3.9 Triplex


Mohock 3D IIPCB#600-0027-02B似乎是3Dfx为单面显存版特别设计的参考板。芯片的Logo由“3Dfx”改为“3dfx”,芯片日期0005周/0007周,PCB日期0010周,这个日期,Voodoo5都要开卖了。





4.Voodoo Banshee
1998年6月22日-3DFx Interactive Inc推出了Voodoo Banshee。Voodoo Banshee是3Dfx的第一个结合了典型3Dfx功能的2D / 3D解决方案。它支持众所周知且广泛使用的Glide引擎,这是3Dfx专有的3D引擎,该引擎非常易于编程,并且仅使用很少的CPU能力。这使得Banshee成为唯一可以使用Glide来利用所有游戏名称的2D / 3D芯片。 Banshee具有PCI和AGP版本,但AGP版本只能利用AGP更快的DMA带宽。女妖根本无法使用任何真正的AGP功能,例如AGP纹理,AGP 1x或2x。
Voodoo Banshee和Voodoo2的3D核心非常接近,但是有两个主要区别。女妖只有一个纹理单位,而Voodoo2中只有两个纹理单位。这对于Banshee在使用“多重纹理化”功能的游戏中来说是不利的。
另一方面,Banshee的核心时钟频率高于Voodoo2,从而导致更高的填充率,这使得不使用“多纹理”的游戏在Banshee上的运行速度比在单个Voodoo2上的运行速度更快。



Voodoo Banshee参数:

显存容量Video memory capacity:8/16MB

显存类型Bus type:SDRAM/SGRAM

显卡插槽类型Bus interface:PCI/AGP

核心时钟Core clock:100 MHz

记忆体频率Memory clock:100 MHz

每秒三角形处理速度Triangle processing speed/s:4M

每秒像素填充率Pixels/s:100M

每秒材质填充率Textels/s:100M

RAMDAC:250 MHz

最大分辨率Maximum resolution:1920x1440

制造工艺Fab (nm):350 nm



4.1 3Dfx
4.1.1 Voodoo Banshee Chip Evaluation Board
4.1.1.1 PCB#600-0033-03


这是中晚期的Banshee 芯片评估板,PCB日期是9824weeksAGP接口。






芯片是500-0008-04,日期是9823weeks,采用0.35微米BGA封装。





4.1.1.2 PCB#600-0034-03


这是PCI接口的中晚期的Banshee 芯片评估板。



From 3dfx.cz

此卡是被Guillemot International贴上Maxi Gamer Phoenix AGP显卡标记的官宣图,Guillemot International实际上使用PCB#600-0034-04参考板。

4.1.2 Voodoo Banshee Reference board


Voodoo Banshee 参考板的板型较多,主要有以下四种。



4.1.2.1 PCB#600-0035-03


AGP接口,16MB SDRAM显存,PCB日期9834芯片已是正式版500-0013-03,日期是9835weeks




4.1.2.2 PCB#600-0043-01


AGP接口,16MB SGRAM显存, 9835weeks 芯片是500-0013-04,日期是9849weeks




4.1.2.3 PCB#600-0044-02


PCI接口,16MB SGRAM显存,PCB日期9836周。




4.1.2.4 PCB#600-0045-01


PCI接口,16MB SDRAM显存。见于Osckhar的收藏品,他的3Dfx显卡工程样品种类齐全,毕竟接管了3Dfx博物馆,收藏了从最早Obsidian 绿色版开始的3Dfx工程样品显卡

4.2 Creative Labs


创新第一个发售3Dfx Banshee芯片显卡——3D Blaster Banshee,于19989月底(9840周)发货。


4.2.1 3D Blaster Banshee PCI


最早发售的3D Blaster Banshee采用上述3DfxPCB#600-0045-01参考版,9834周定型。




4.2.2 3D Blaster Banshee AGP


稍晚发售的3D Blaster Banshee AGP是自主设计版本,是Creative Labs自主设计的唯一一款3Dfx芯片显卡。



4.2.1.1 Engineering sample


这个工程样品的定型编号是009829,即1998年第29周定型。PCB日期是9837周。




4.2.1.2 Official product

4.3 Diamond Multimedia


Monster Fusion系列显卡期初设计基于3Dfx的参考板,也有自主设计。最后量产了两个版本。1998年11月初发售。


4.3.1 Monster Fusion AGP


基于3DfxPCB#600-0043-01参考板进行部分调整。


4.3.1.1 Engineering sample


4.3.1.2 Qualification Sample
4.3.1.2.1 REV 2


3dfx.cz
4.3.1.2.1 REV 4 BIOS V1.00E

From pc.watch.impress.co.jp

4.3.1.2.1 REV 4


PCB日期9835




4.3.1.3 Official product

4.3.2 Monster Fusion PCI
4.3.2.1 Engineering sample

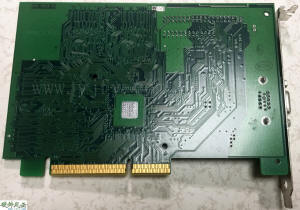

这是3DfxPCB#600-0034-03版本的阉割版。但是这个SGRAM版本最后被放弃,启用的是自设计SDRAM版。

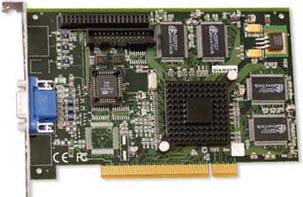

4.3.2.2 Official product

4.4 Quantum3D

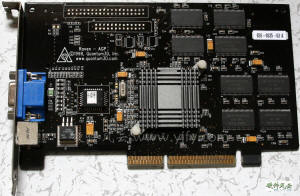

Quantum3D Raven显卡常见,基于3Dfx Banshee参考设计。



4.5 ASUS


ASUSBanshee 显卡VIVO设计,零售时视频输出都被取消,高配的AGP-V3200/16M也是如此。




4.6 IO Data Equipment


GA-VDB16/PCI-1的设计独特。


4.7 PMC Ltd


Banshee显卡有带视频输出的设计,但是真正具备视频输出的卡少之又少,Pace3D edge显卡直接采用PCB#600-0033-03评估板制作。





4.8 Village Tronic

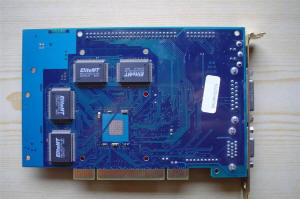

MP850是苹果版本的Banshee显卡,色彩鲜艳。


4.9 STB
4.9.1 Lightspeed 3300 review sample


这个PCB标记为Pc2ALightspeed 3300显卡无疑是review samplePCB日期9841周,显卡生产日期9842周。BIOS版本为1.2,正式版的为1.5




4.9.2 Lightspeed 3300

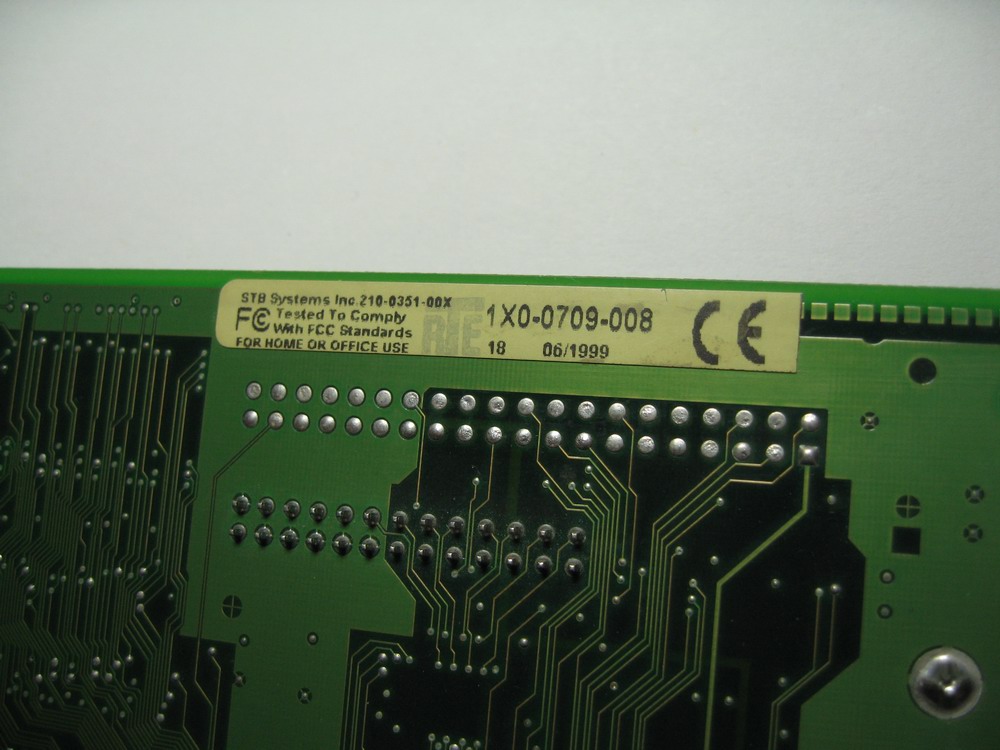

下面的Lightspeed 3300显卡生产日期是9906周。已是被3Dfx收购后由仍挂名STB销售Lightspeed 3300显卡,填补Voodoo3零售前的过渡期。


     STB是nVidia的重要合作伙伴,从Riva128芯片显卡首发至riva TNT显卡时代,关系十分密切。而与3Dfx的合作不冷不热1998年220创新首发Voodoo2芯片显卡,STB在48Voodoo2芯片显卡还在工程样品阶段;1998年9月底(9840周)创新Banshee芯片显卡早已发货,STB的Banshee芯片显卡还才于9842周做出review sample。或许3Dfx19981214日(9851周)收购STB也有打压nVidia的目的,当然主要是为了打造后Voodoo时代的宏伟蓝图



所提及之品牌与产品皆属其对应之所有权人

本站硬件博物馆图片硬件论坛会员藏品图片均有版权,必须保留Logo、注明出处或取得所有者授权。

关于我|网站地图|联系我
