电脑硬件板卡的样品(一)分级篇

硬件风云



本世纪初,国内大批旧电脑的淘汰及洋垃圾电脑的涌入导致拆机业兴旺,在易趣、淘宝等交易网站催生下,电脑硬件收藏在我国诞生,形成了以收藏CPU和电脑板卡的两大人群。国外电脑硬件收藏起步稍早,古董电脑整机收藏最具规模,电脑各类硬件的收藏相对弱势。



收藏初期,经典硬件和古董硬件颇受欢迎,随着藏品的丰富和认识的提高,电脑硬件的样品逐渐成为收藏重点,没有样品的收藏都只是入门级收藏。这是因为样品生产批量极小,存世量以个位数计也不觉怪,尤其是早期样品,每个就相当于孤品;样品当年属于公司核心机密,独具奇异的色彩,蕴含神秘的信息难免引人入胜;样品在正式产品投产后大多被销毁,能保留下来本身就是一个传奇。这些故事的主角或是研发工程师,释放出当年珍藏的得意之作,个个都是稀罕的顶级收藏品;或是媒体评测机构,不时清理出过时的特供检测样品,基本上是似曾相识的模样;或是IT公司,定期处理或因倒闭处置库存,量大且各个等级的样品均有。而这些流落的样品混杂在天量的旧硬件中,只有很少部分能与硬件收藏爱好者偶遇且被慧眼相中。正是这些特点,使样品成为硬件收藏品中的极品,样品的鉴定与分级必然成为硬件收藏爱好者重要的话题。

CPU是电脑的核心部件且小巧是收藏的首选,拥有最多的收藏人群,也最先进行样品分级探讨。2005430日,首次由CPU藏家morkorkwww.cpu-world.comHelp on sample versions definition贴子,对CPU样品进行分级,The_Mad进行了完善补充。同年1213日,中国聚U网的站长Henry在《漫谈CPU的样品》对CPU的样品作出了分级阐述。CPU宝藏网的站长龟粪蛋子以类似的观点对收藏的样品进行分级展示可见,CPU样品的分级大家已达成共识,主要分为如下四类:

1、机械样品 Mech sampleMS

简单的说就是最早的产品模型。





2、工程样品 Engineering sampleES



产品开发阶段内的小批量试制品,又叫原型Prototype







3、品质验证样品 Qualification SampleQS



       产品定型的样品,内部测试。







4、客户样品 Customer SampleCS



       合格产品的样品,发送给主要客户测试。





CPU作为电脑硬件的一个组件,一般都是体积小的单芯片,分级较易。电脑板卡相对复杂,通常都是一个或多个芯片及无数的元器件在布线的PCB板上焊接而成,所以板卡的分级比较复杂。尤其特别的是,板卡很少像CPU样品那样标注:ESENG.SAMPLE、MECHPROTOPROTOTYPEInternal SampleEVAL等标识,以显示其不凡的身份。虽然板卡上的主芯片类似CPU,有类似的标注:ESENG.SAMPLE、PROTOPROTOTYPEPTSample等等,以及有代工厂的生产代码或没有任何标注。但是,装载样品级芯片的板卡不一定是样品级的板卡,样品级的板卡也不一定装载样品级的芯片。如此这般给板卡的分级带来相当大的难度。



这些年来,关于板卡的分级问题一直是藏友们热门话题,也达成一定的共识。本人在拥有上千件硬件板卡的样品基础上,研究藏友和网络上的样品图片及相关资料,综合藏友的意见,五年前从硬件收藏的角度对板卡的样品分级进行尝试。近来又收集了一些intel的样品卡,因而有条件对板卡的样品分级进行部分修正和完善形成本“分级篇”,并将在随后的“板型篇”和“芯片篇”更深入地对样品分级的可行性进行验证。



板卡的样品有两种分 级法:



一种是类似CPU分级的常规分级法:

 1、工程样品 Engineering sampleES

 2、品质验证样品 Qualification SampleQS

 3、客户样品 Customer SampleCS



另一种是针对板卡特点的板型分级法:

 1、评估板 Evaluation board

 2、参考板 Reference board

 3、测试板 Test board



这两种分法的关系如下所示:





Intel英特尔公司是世界上最大设计和生产半导体的科技巨擘,在产品研发设计制造有着严格的标准,本篇以INTEL i740芯片的样品显卡为例,探讨样品板卡的分级标准。



1、评估板 Evaluation board



评估产品的可行性,通常有特殊的接插口和较多的跳线供侦测、调试。板卡的评估板可分为芯片评估板和产品评估板。



芯片评估板主要是验证芯片的可行性,因此用料奢华,数量以个位数计也不为怪。尤其是那种带有可拆卸芯片的芯片座早期芯片评估板更是极为罕见,任何一块都被视为硬件收藏中的神品。

INTELi740 Evaluation board







上图是intel的芯片评估板,显卡上的PCB板正面右侧边非常规范地标注“INTELi740 Evaluation board”。这颗i740芯片上有intel特色的ES标注,序号为“Q601ES”,大致可断定是最早的i740芯片。PCB背面标记的日期为3497,还有“NOT FCC APPROVED”等“NOT...”,明确标识示出一些未通过的认证。一般成品板卡都会通过FCC认证并分配FCCID号,通常样品卡大多没来得及通过FCC认证,也有的样品卡会提前标记预注册FCC ID号。



芯片评估板由芯片设计厂商和亲密合作伙伴研发制作。I740芯片由INTEL注资 的REAL 3D公司 合作研发,因此REAL3d也有此芯片评估板StarFighter-ISV。此卡上芯片的版本也是最早的“Q601ES”,PCB日期是9737。对比可看出,这两款除了使用显存不同外,其他方面两卡惊人地相似。

REAL 3D StarFighter-ISV  Evaluation board



    早期样品芯片批量极小且多少存在Bug,所以拥有早期样品级芯片的板卡必定是样品级的,但是不一定是芯片评估板,有可能是产品评估板。中晚期的样品芯片由于跟成品芯片差别已不大,主要出现在产品评估板上,也有可能出现在正式产品上。



产品评估板是为了商品化的产品,基于成本控制的要求,提供最优的解决方案,所以用料稍省,种类和批量稍大,外形也接近于成品。



INTEL作为I740芯片设计制造厂商,当年发售了基于该芯片的Express 3D显卡。下图是Express 3D的产品评估板,两块卡的生产日期仅相差一周,但产品号却从手写转变为印章,本文下面要提到的Express 3D的测试板,它的产品号则是预先整体印制在PCB上,可见越早期的样品,显得越发的原始,手工痕迹越多。



 Express 3D  Evaluation board









其他非芯片设计制造厂商,生产板卡时,大多都直接以芯片设计制造厂商的参考板为蓝本,投入产品的制造,跳过产品评估板的环节。也有的生产厂商芯片设计 制造厂商的评估板或参考板的基础上进行优化和精简,甚至重设计,因而存在产品评估板的环节



从收藏的角度来看,芯片评估板出现在产品研发初期,收藏价值最高;产品评估板仍以芯片设计制造厂商的受追捧。

2参考板 Reference board

由芯片设计制造厂商推出,可供其他厂商直接参考使用的成熟设计。参考板实质上就是产品评估板。

intel740 Reference board



上图这块intel 740显卡上的PCB板正面右下侧标注为“INTELi740 reference board”。右上侧还有手写的“854C”,左侧有飞线,手写体和飞线也是样品的重要标志。PCB背面标注的日期为4797,还有“NOT FCC APPROVED”等“NOT ...”标识。



为满足不同的需要,芯片设计制造厂商会推出一款或数款参考板备选。



评估板和参考板都是原型(Prototype),属于工程样品。有的厂商的原型(Prototype)未有评估板和参考板之分,只有评估板或参考板,或直接叫工程样品。

3、测试板 Test board

原型(Prototype)阶段完成后(最后一批原型作为最早的测试板或在原型基础上调整设计出新的测试板)就是产品预生产(Pre-production)及试产(Engineering Sample Run)。产品阶段初期的小批量生产、测试直至正式产品投产的这些非正式产品就是测试板,之后生产出来的合格产品就是首产品“FRIST ARTICLE”。通过小批量试产,可以发现产品设计与工艺中存在的问题,将各种危险、缺陷、不足发现在ESR中并后续解决,避免在大批量生产中犯错。



测试板就是以原型为基础,从小批量试产到产品定型前后的预生产、调试、改版,以及各批次正式产品抽样。因此,测试板可划分为未量产、试产、正式产品测试板。供客户和媒体评测机构测试的样品,以试产的测试板居多。



产品发售后,厂家会根据芯片优化更新、生产工艺革新及客户反馈的信息对产品进行改进,期间就会出现产品改进测试板甚至重新设计的评估板/参考板



常规分级法的品质验证样品和客户样品等同于测试板。应该指出的是,测试板中有手工操作导致大量线路改变、元件变动的样品应是工程样品。

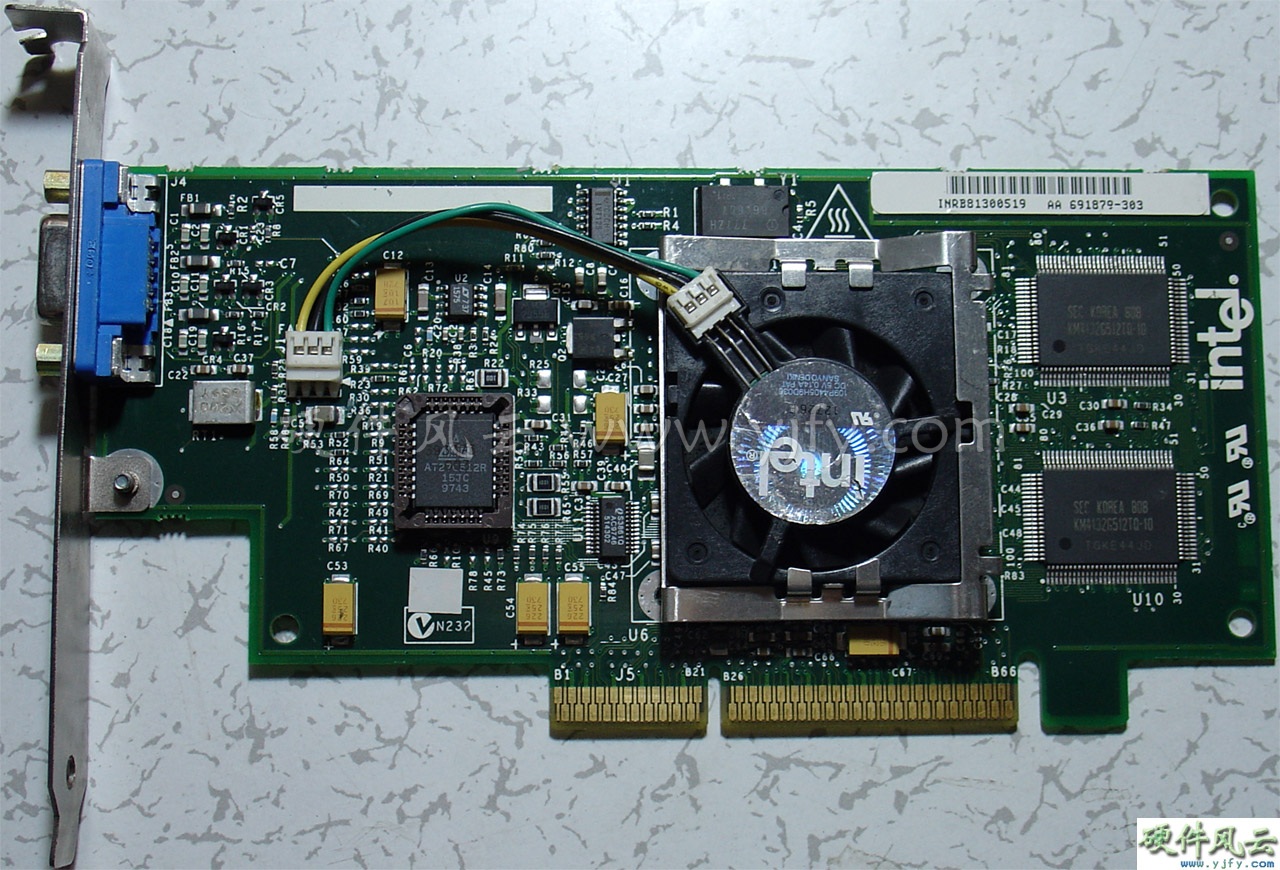

Express 3D  Test board







这块Express 3D显卡是intel完成设计定型,处于调试阶段试生产的测试卡,与零售的正式产品相比几无区别。跟Express 3D显卡评估板对比,可从图上看到很明显变化:显卡核心版本提升、BIOS版本由002版更新到与正式产品一致的003版、未通过的认证由四个减少到两个、风扇接口下的两竖排电阻由全满变成大部分虚焊。还有此卡PCB日期为9809周,Express 3D显卡正式发布日期是1998415日,相当于9815周。供媒体评测机构测试的主要是这部分发布日期前的测试卡。



此外,下面的几类板卡也可作为样品收藏。



演示板 Demo board



演示板类似于测试板,有能工作的功能演示板和不能工作的外观展示板。

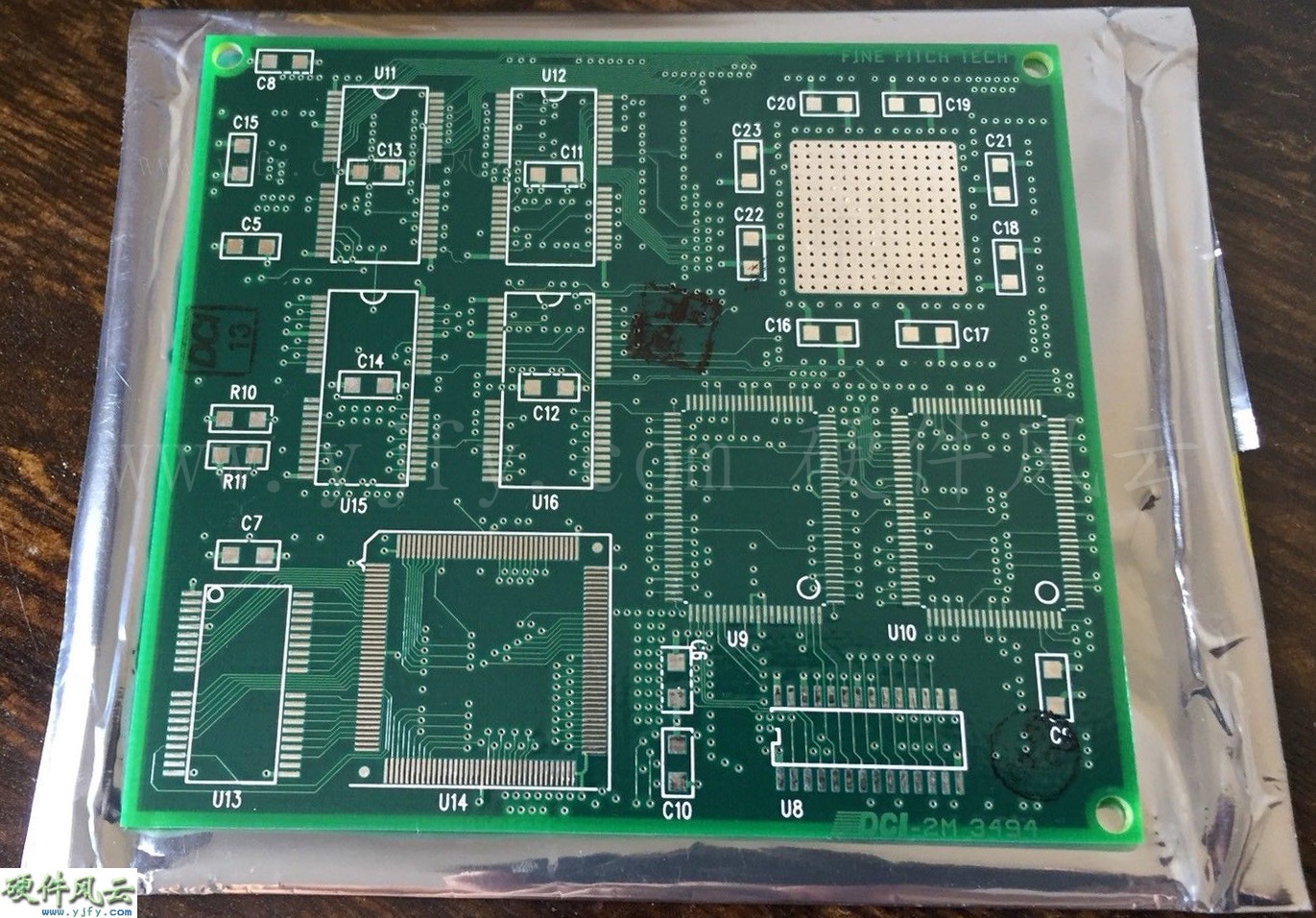

下面这个INTELPentium Processor Demo Board就是外观展示板。

Pentium Processor Demo Board



开发板Development board



        开发板由原厂或第三方厂家生产的用于开发、设计或调试的特殊产品。因生产时间早、批量小、功能多,具备了样品的一些特征,也可作为样品收藏。如下图Intel/Chips&Technologies的DKHIQV-PCI board显卡。

DKHIQV-PCI BOARD





       还有一些特殊的板卡也被当做样品收藏。如像带有样品芯片的板卡和纪念卡、限量卡、签名卡以及像这样将下面这个intel染指过的MACH32显卡当做样品的趣味收藏。

Graphics Ultra Pro
